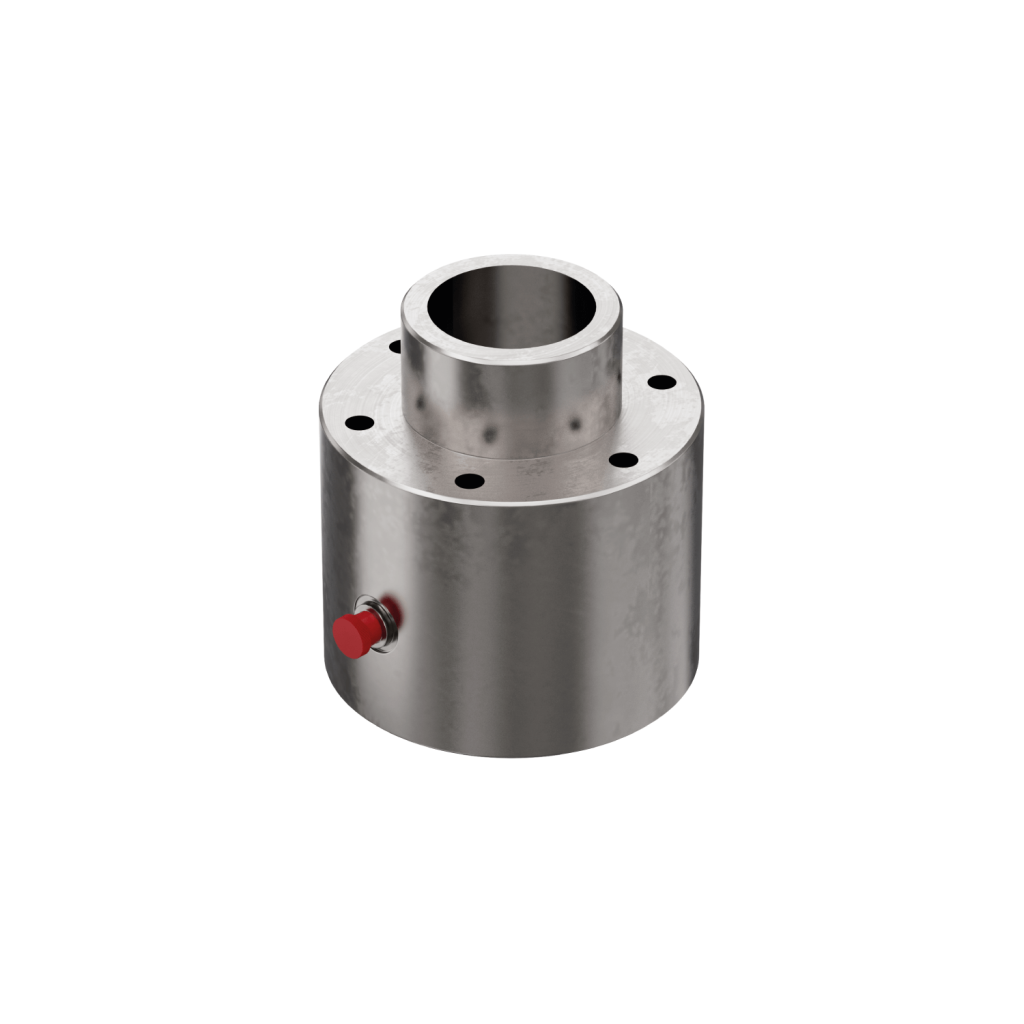

Чугун (GG25) | |
Бронза (Rg7) |
- Угловая компенсация максимально до 3 °
- Возможность крепления гофрированной защиты с двух сторон
- Одинаковый диаметр на шейке домкрата, гайке и опорном подшипнике
- Смазочный ниппель или штуцер для соединения с центральной системой смазки или лубрикатором
Обратите внимание:
Самоустанавливающаяся гайка не может компенсировать ошибки параллельности между винтом и направляющими. Обратите внимание на точное выравнивание. Поэтому монтажные поверхности домкратов также должны быть установлены точно под прямым углом к направляющим.

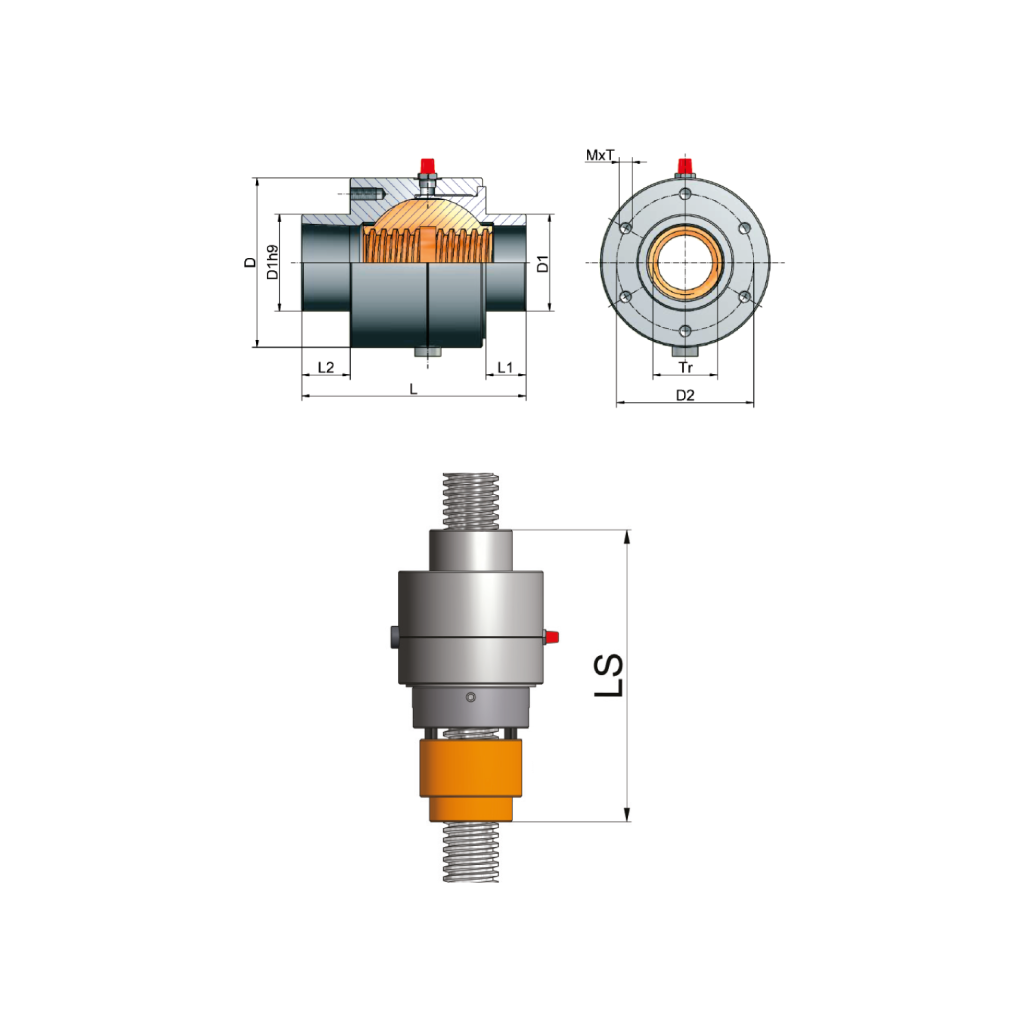

Размер | Tr | D | D1 | D2 | M x T | L | L1 | L2 | LS* | кг |
---|---|---|---|---|---|---|---|---|---|---|
5 кН | Tr 18×4 | 52 | 29 | 40 | M5x12 | 78 | 13 | 21 | 123 | 0,7 |
10 кН | Tr 20×4 | 74 | 39 | 60 | M6x12 | 83 | 13 | 24 | 128 | 1,5 |
25 кН | Tr 30×6 | 88 | 46 | 70 | M6x12 | 95 | 13 | 27 | 158 | 2,4 |
35 кН | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
50 кН | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
100 кН | Tr 55×9 | 148 | 85 | 120 | M10x20 | 190 | 15 | 45 | 298 | 15,1 |
150 кН | Tr 60×9 | 165 | 90 | 125 | M12x24 | 210 | 15 | 45 | 330 | 21,9 |
*Общая длина PM, включая предохранительную гайку SIFA.
Габариты для других размеров по запросу.
