Сталь с защитой от коррозии

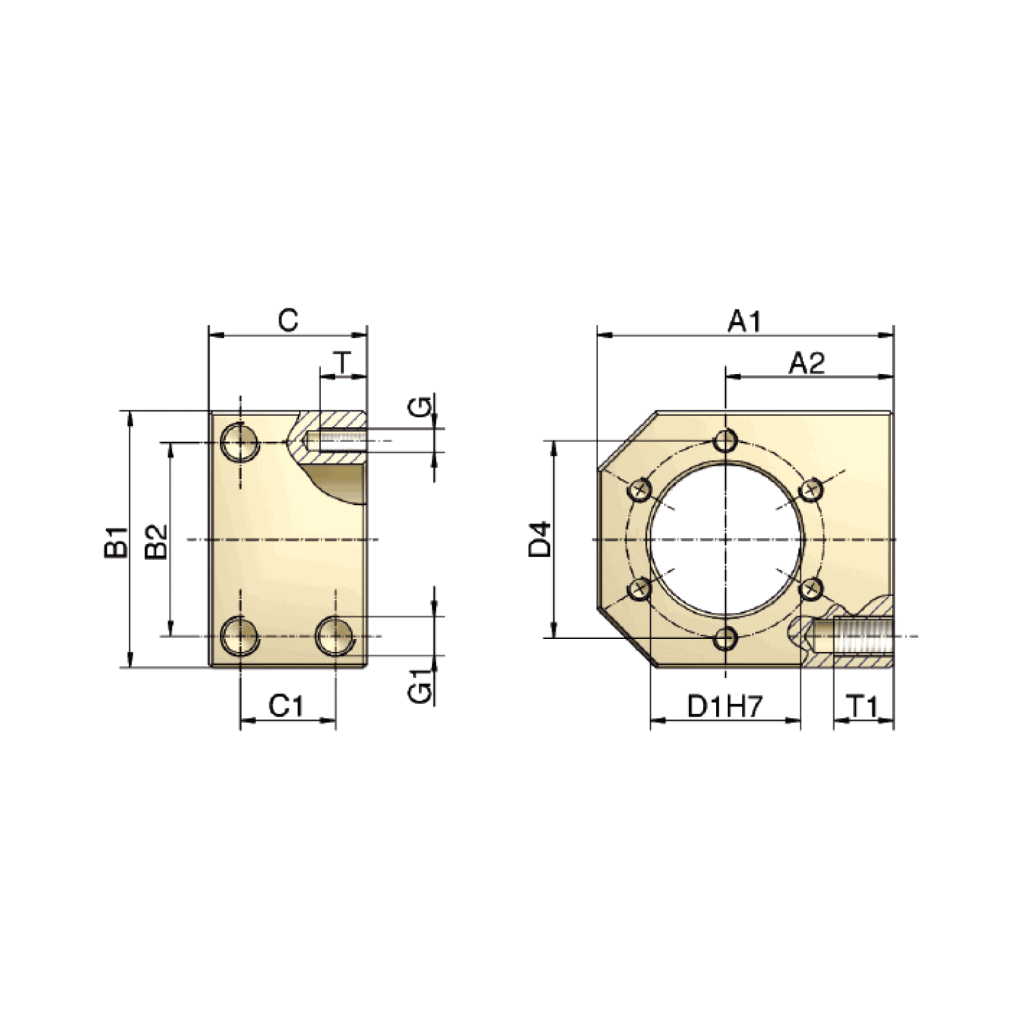

Размер A1 A2max1) A2min1) B1 B2 C C1 G1xT1 D1 D4 GxT кг
2.5 кН 60 35 25 50 34 40 24 M8x15 28 38 M5x10 0,7
5 кН 60 35 25 50 34 40 24 M8x15 28 38 M5x10 0,7
10 кН 68 37,5 29 58 39 40 24 M8x15 32 45 M6x12 0,9
25 кН 75 42,5 32,5 65 49 40 24 M10x15 38 50 M6x12 1,1
35 кН 120 70 50 100 76 65 41 M14x25 63 78 M8x14 4,5
1) Заводская поствка имеет размер A2max! Может быть изменен заказчиком до A2min.

Габариты для других размеров по запросу.
