СЛОЖНЫЕ ЗАДАЧИ РЕШАЮТСЯ БЕЗОПАСНО
ZIMM промышленные редукторы и приводная техника кратко
ZIMM разрабатывает и производит промышленные редукторы и приводную технику для точного линейного движения и передачи крутящего момента в промышленной среде. Ассортимент включает винтовые домкраты в 14 типоразмерах с усилием подъёма от 2,5 до 1000 кН, электромеханические актуаторы от 25 до 200 кН, а также конические редукторы ZK в четырёх типоразмерах с передаточными отношениями от 1:1 до 3:1. Его дополняют конические редукторы, технология соединения, технология двигателей и дополнительное оборудование из модульной системы ZIMM, позволяющей объединять редукторы, винты, двигатели и навесное оборудование в комплектные подъёмные системы.
В области Производство по чертежам ZIMM изготавливает элементы привода от модуля 0,3 до 12 и до Ø 1500 мм, в том числе цилиндрические и конические зубчатые колёса, червяки, а также шариковые и трапецеидальные винты. Литье, серийное производство и механическая обработка охватывает токарные, фрезерные и литые детали массой до 500 кг. Производство редукторов и изготовление по чертежам осуществляются на головной площадке в Лустенау в соответствии с ISO 9001:2015; механическая обработка на площадке Синджан/Анкара сертифицирована по ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.
| Область продукции ZIMM | Техническая функция | Технические характеристики | Типичное применение |
|---|---|---|---|
| Электромеханические актуаторы (ZA-серия) | Создание точного линейного движения с интегрируемой приводной техникой | 4 типоразмера: 25 / 50 / 100 / 200 кН Усилие подъёма от 25 до 200 кН на один актуатор Исполнения винта: трапецеидальный винт · шариковый винт ISO 9001:2015 | Подъём · Опускание · Позиционирование · Регулировка · Опирание · Нивелирование · Подъём в вертикальное положение |
| Винтовые домкраты (серии ZE, ZE-H, GSZ) | Преобразование вращательного движения в точное линейное движение | 14 типоразмеров: 2,5 / 5 / 10 / 25 / 35 / 50 / 100 / 150 / 200 / 250 / 350 / 500 / 750 / 1000 кН Усилие подъёма от 2,5 до 1000 кН на один домкрат Серия ZE от 5 до 1000 кН, серия ZE-H от 35 до 350 кН, серия GSZ от 2,5 до 150 кН Исполнения винта: трапецеидальный винт · шариковый винт ISO 9001:2015 | Подъём · Опускание · Позиционирование · Регулировка · Опирание · Натяжение |
| Конические редукторы ZK | Перенаправление на 90° и передача крутящего момента | 4 типоразмера (065 / 090 / 120 / 140) Передаточные отношения 1:1 / 2:1 / 3:1 Частота вращения приводного вала до 1800 мин⁻¹ со стандартной смазкой, до 3000 мин⁻¹ с высокоэффективной смазкой, в зависимости от монтажного положения Рассчитаны более чем на 20 000 часов работы | компактные приводные линии и передача усилия под прямым углом |
| Конические редукторы (KSZ-H, KSZ-2, KST) | Перенаправление и передача вращательных движений | 3 исполнения Типоразмеры от 2,5 кН до 100 кН, соответствующие типоразмерам винтовых домкратов Передаточные отношения 1:1 / 2:1 / 3:1 Продолжительность включения макс. 40 % при 1500 мин⁻¹ Конические роликоподшипники без зазора Та же монтажная высота, что у актуаторов и винтовых домкратов ZIMM | Приводные решения при ограниченном монтажном пространстве |
| Технология соединения (VWZ, KUZ, KUZ-KK) | Механическое соединение системных компонентов | 24 типоразмера (VWZ 6, KUZ 12, KUZ-KK 6) Номинальный крутящий момент до 660 Н·м Эластомерная звёздочка Shore 64D, от −20 °C до +70 °C, ограниченно от −30 °C до +100 °C KUZ со шпоночным пазом DIN 6885/1-PP VWZ с контролем биения начиная с длины 1000 мм | Валы, муфты и системная интеграция |
| Технология двигателей (трёхфазные двигатели AC, фланцы двигателя) | Привод и интерфейс для создания движения | 4 конструктивных исполнения (B3, B5, B14B, B14C) Мощность двигателя от 0,09 кВт до 75 кВт Тормоз двигателя 230 В AC / 205 В DC, другие напряжения 24 В DC / 400 В AC / 500 В AC по запросу PTC серийно свыше 1,5 кВт Независимая вентиляция необходима при непрерывной работе ниже 25 Гц | моторизованные решения в модульной системе ZIMM |
| Дополнительное оборудование (модульная система ZIMM) | Присоединение, защита и обеспечение безопасности приводных систем | Навесное оборудование для электромеханических актуаторов ZA-серии и винтовых домкратов серий ZE, ZE-H и GSZ Исполнения для вращающихся винтов R и ходовых винтов S Механические элементы крепления, шарнирные элементы, элементы защиты, безопасности и контроля | интеграция под требования заказчика и обеспечение функциональности |
| Производство по чертежам | Изготовление индивидуальных элементов привода по чертежам и спецификациям | Зубчатые венцы модуль 0,3–12 Цилиндрические колёса до Ø 1500 мм, конические колёса до Ø 1000 мм (со спиральным зубом до Ø 500 мм), червячные колёса до Ø 1000 мм, червяки до Ø 500 мм Шариковые винты 16×5–160×80, трапецеидальные винты 12×3–160×20 Сталь, алюминий, бронза, технические пластмассы ISO 9001:2015 | Специальные детали, детали по чертежам и компоненты по требованиям заказчика |
| Литье, серийное производство и механическая обработка | Производство и обработка литых, токарных и фрезерных деталей с процедурами контроля | Токарные и фрезерные детали до Ø 450 мм Корпуса редукторов до 800 мм по кромке и 200 кг Детали из алюминия и стали массой до 500 кг От EN-GJS-350-22 до EN-GJS-700-2, EN-GJL-250, улучшаемые и цементуемые стали по DIN EN 10083/10084 ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 | Машиностроение, производство оборудования и промышленные серийные компоненты |
Отрасли и области применения приводной техники ZIMM
Приводная техника ZIMM применяется в промышленных приложениях, где грузы необходимо точно перемещать, позиции должны достигаться воспроизводимо или вращательные движения должны компактно перенаправляться. В зависимости от применения используются винтовые домкраты, электромеханические актуаторы, конические редукторы ZK и соответствующие детали из модульной системы ZIMM.
Автоматизация
Кабельная, проволочная и трубная промышленность
Автоматизированные управляемые автомобили
Ветроэнергетика
канатных дорог
Ветроэнергетика
Морская логистика
Сценическая технология
Аэрокосмическая промышленость
Антенные системы
Наклонные лифты
Технологии городской безопасности и защиты
Деревообрабатывающая промышленность
Архитектура

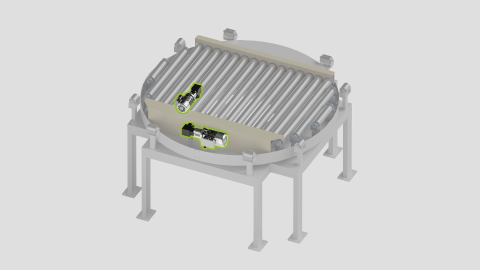

Интралогистика

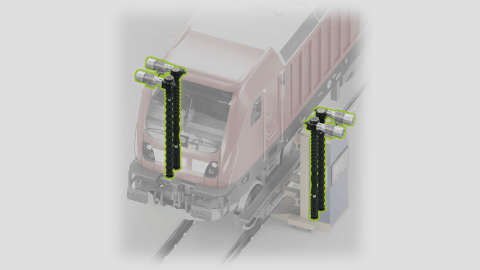

Железнодорожная техника
Что говорят наши клиенты
С самого начала сотрудничество с ZIMM было профессиональным, эффективным и отличалось отличным общением. Благодаря индивидуальному решению мы смогли значительно усовершенствовать автоматизацию, оптимизировать нашу производственную линию и в то же время значительно повысить безопасность наших сотрудников.
Ing. Michael Pehr | Head of mechanical department
Knauf Ceiling Solutions
Благодаря гибкости модульной системы ZIMM мы можем эффективно и безопасно реализовать даже самые высокие требования клиентов. Большой выбор компонентов и размеров позволяет нам реализовывать индивидуальные транспортные концепции для самых разных типов транспортных средств.
Kirstin Schulenburg | Sales & Strategic Project Management
Moetefindt Fahrzeugbau GmbH & Co. KG
Ключевым фактором решения в пользу винтовых домкратов от группы ZIMM стал, помимо тесного сотрудничества с г-ном Хорхе Мондрагоном Абалем, также несложный, интуитивно понятный конфигуратор, который позволил нам найти идеальное решение для наших требований.
Julian Schroth | Design engineer
P.A. Automation GmbH
Компания ZIMM подошла с пониманием к нашим потребностям и предоставила отличную поддержку в реализации поставленных задач. Это дало нам возможность разработать новое транспортное средство, более мощное, чем наши предыдущие продукты.
Tomasz Tomza | Chief Design Engineer
RB Poland
Особенно при проведении капитального ремонта станков мы часто полагаемся на новые и инновационные решения, так как оригинальные детали для ремонта зачастую больше не производятся, или необходимо увеличить производительность машины. ZIMM убедил нас своим новаторским мышлением, и мы всегда будем рады положиться на их опыт в будущих проектах.
Hartmut Röschard | CEO
HR Werkzeugmaschinen GmbH
Для поднятия сцены на определённую высоту, винтовые домкраты являются очень хорошим решением . ZIMM поставил индивидуальные, специально для проекта AKM в Стамбуле спроектированные системы подъёма, в которых учитывались как соотношение цены и качества, так и очень хорошее техническое ноу-хау. Важную роль играло так же соблюдение сроков поставки. ZIMM сдержал свое слово и в этом. Помимо качества, сотрудничество с ZIMM на всех уровнях прошло так же очень хорошо. Поэтому для следующего заказа мы обратились снова на ZIMM.
Bernhard Kranz | Procurement Manager
Waagner-Biro Stage Systems
В 2017 году мы вышли на новое для нас направление прецизионных лабораторных прессов для электрохимии. Обширные консультации и техническая поддержка со стороны ZIMM означают, что винтовой домкрат, выбранный для прототипа, по-прежнему является частью серийного продукта и позволяет нашим клиентам наилучшим образом охарактеризовать новые материалы для аккумуляторов.
Dr. Benedikt Huber | CEO
rhd instruments Verwaltungs GmbH
Сотрудничество с компанией ZIMM очень простое и доступное. Система впечатляет своим очень качественным исполнением. Монтаж не представляет сложности. Когда дело доходит до разработки новых машин и систем, я бы хотел, чтобы таких партнеров, как ZIMM, было больше.
Michael Steurer | Member CTO Office
EISBÄR Trockentechnik GmbH
Как менеджер по продукции в секторе блочного формования, я всегда нахожусь в поиске инновационных решений для наших систем. В лице ZIMM мы нашли компетентного партнера для дальнейшего улучшения качества наших машин. Благодаря гибкости компании мы смогли вместе разработать специальный домкрат, точно соответствующий нашимтребованиям.
Martina Schiava | Engineering
HIRSCH Maschinenbau GMBH
Мы искали новое решение для технологии привода нашей машины, и с помощью домкратов ZIMM с ШВП мы сделали правильный шаг к технически точному, надежному и долговечному решению. С винтовыми домкратами ZIMM путь от специального станка к стандартному может быть реализован.
Otmar Weirich | CEO
INGENIA GmbH
Уже много лет мы объединяем технологически сложные решения в сочетании с оптимальным обслуживанием клиентов ZIMM. Этот проект также может быть реализован к полному удовлетворению нашего заказчика.
Armin Schroff | Design engineer grad. eng. (University of Applied Sciences)
khb maschinen- und anlagenbau
Используя винтовые домкраты, мы можем реализовать продвижение профиля с разной степенью свободы. Это дает нам возможность с помощью гибкой регулировкизазоров производить профили с различной геометрией. Мы получили очень хорошую поддержку от ZIMM в выборе конструкции винтовых домкратов.
Benedikt Depta M. Sc.
TU Darmstadt | Institute for Production Engineering and Forming Machinery
Для экономии веса впоследствии должен быть введен новый гибкий процесс прокатки тавровых профилей с использованием переменной толщины стенок по всей длине. Винтовые домкраты осуществляют необходимое поступательное движение роликов. Я благодарю компанию ZIMM за очень хорошие советы и поддержку в этом проекте.
Franziska Aign M. Sc.
TU Darmstadt | Institute for Production Engineering and Forming Machinery
Оставайтесь на
-
Какие данные необходимы для проектирования конического редуктора ZK?
Для проектирования конического редуктора ZK необходимы рабочие параметры и рабочие факторы. Вместе они дают конечный…
-
Какие предписания действуют в отношении смазки, замены смазки и ввода в эксплуатацию конического редуктора ZK?
Для конического редуктора ZK действуют предписания в отношении первоначальной смазки, интервалов замены смазки, а также…
-
Какие компоненты из ассортимента ZIMM подходят для конического редуктора ZK?
Для редукторов ZK компания ZIMM предлагает компоненты из модульной системы. Они охватывают как привод, так…
-
Как рассчитаны и выполнены конические редукторы ZK?
У конических редукторов ZK определены срок службы, исполнение корпуса и зубчатой передачи, подшипники, а также…
Козловые краны переключаются между продольным, поперечным, поворотным и парковочным режимами. Для этого компоненты перемещения должны поворачиваться контролируемым образом и надежно блокироваться.
В системе замены колесных пар двухсекционный вилочный подъемный механизм раздельно производит подъем вагона и перемещение колесной пары. Один вилочный захват поднимает вагон и фиксирует его в рабочем положении, второй опускает снимаемую колесную пару и устанавливает новую на требуемой высоте. Винтовые домкраты ZIMM обеспечивают линейные перемещения внутри подъемно-погрузочного устройства.
Воспользуйтесь преимуществом индивидуального производства ZIMM, которое сочетает в себе лучшие методы нарезки и шлифовки зубчатых колес, а также надежную термическую обработку со строгими операциями проверки, чтобы гарантировать качество и точность компонентов вашего привода. Сделайте запрос сейчас и определите новые стандарты.
Откройте для себя индивидуальные решения по литью и механической обработке для машиностроения и промышленного производства в ZIMM. Новейшие технологии, точные токарные и фрезерованные детали, а также комплексные процедуры тестирования гарантируют высочайшее качество продукции.

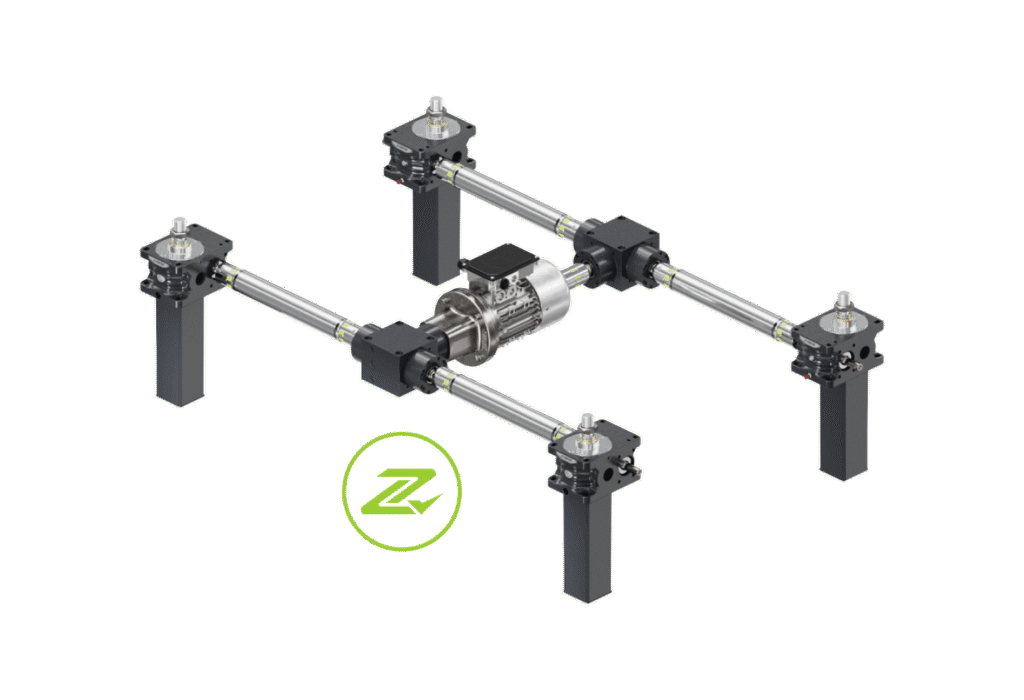

Эффективное планирование проектов с помощью ZIMM Builder – нашего 3D-конфигуратора
ZIMM Builder — это цифровой конфигуратор продукции для приводных систем ZIMM с винтовыми домкратами, электромеханическими актуаторами и коническими редукторами. Он помогает конструкторам при выборе серии продукции, типоразмера, исполнения и подходящих дополнительных компонентов, а также предоставляет актуальные для проекта CAD-данные для дальнейшего проектирования.
С помощью ZIMM Builder вы создаёте комплектные системы подъёма, актуаторов и конических редукторов непосредственно в браузере — шаг за шагом. От идеи к решению — безопасно и эффективно.
- Прямо к вашей цели | CAD-данные получаемые напрямую и лишних затрат
- Уверенное проектирование | Проверка на соответствие в реальном времени
- Гибкая адаптация | Легкое комбинирование компонентов разных размеров
- Наилучший подбор | Возможность делится результатами, ускоренное согласование
- Просто и убедительно | Понятно, надежно и всегда готово к использованию
Контакт
У вас есть технический запрос по промышленным редукторам ZIMM, подходящим комплектующим или производственным решениям? Передайте нам данные проекта, чертежи или требования. Мы поддержим вас при выборе, расчёте и интеграции подходящего решения.
Наши партнеры по продажам: ваш глобальный доступ к ZIMM
ZIMM присутствует по всему миру и имеет контакты более чем в 35 странах. Благодаря нашей глобальной сети мы всегда можем предложить вам надежную продукцию и комплексное обслуживание. Воспользуйтесь нашим многолетним опытом и повысьте эффективность ваших машин и систем с помощью высококачественных решений от ZIMM.
