Конические редукторы ZK | Техника, которая делает всё правильно

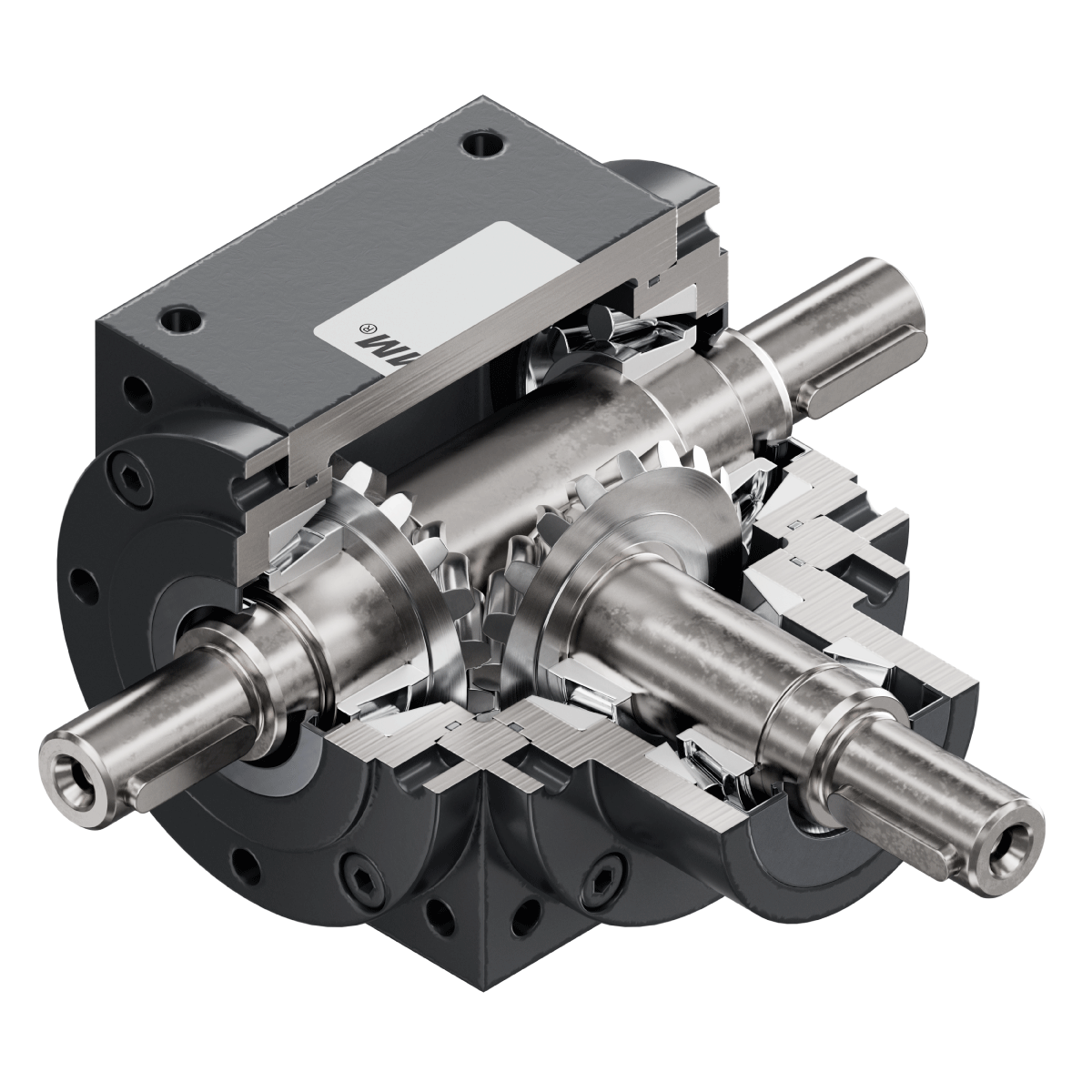

Серия ZK рассчитана на срок службы более 20 000 часов. Прочный корпус из серого чугуна цвета RAL 7021, неокрашенные уплотнительные элементы и валы обеспечивают точную посадку. По запросу доступны специальные покрытия, а также индивидуальные исполнения с дополнительными неокрашенными поверхностями на различных интерфейсах подключения.

Конические редукторы ZK доступны с передаточными отношениями 1:1, 2:1 и 3:1; разработка других вариантов продолжается. Проверенная система смазки снижает затраты на обслуживание.

Техническая информация о конических редукторах ZK

Конструкции / Варианты редукторов / Определение стороны
Конструкция
Допустимая скорость / Варианты
Конические редукторы ZK | Техника, которая делает всё правильно
Монтажная резьба со всех сторон
Уплотнения вала — радиальные формы А
Корпус из серого чугуна, обработанный со всех сторон
Прочные конические роликовые подшипники

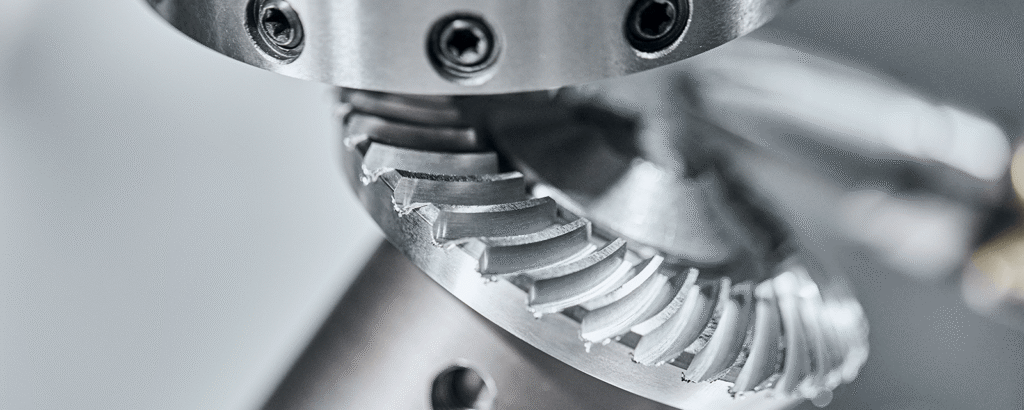

Конические шестерни из закаленной стали с оптимизированной геометрией зубьев
Валы из высококачественной закаленной стали
Низкий люфт

Конструкции и версии конических редукторов ZK

Конструкции 1.1, 1.2 и 1.3 описывают положение выходного вала. Варианты WE-FN и HW-FN описывают комбинацию входного вала и выходного вала.

1.1 Выходной вал со стороны конической шестерни (сторона C)
1.1
Выходной вал со стороны конической шестерни (сторона C)
1.2 Выходной вал с противоположной стороны конической шестерни (сторона A)
1.2
Выходной вал с противоположной стороны конической шестерни (сторона A)

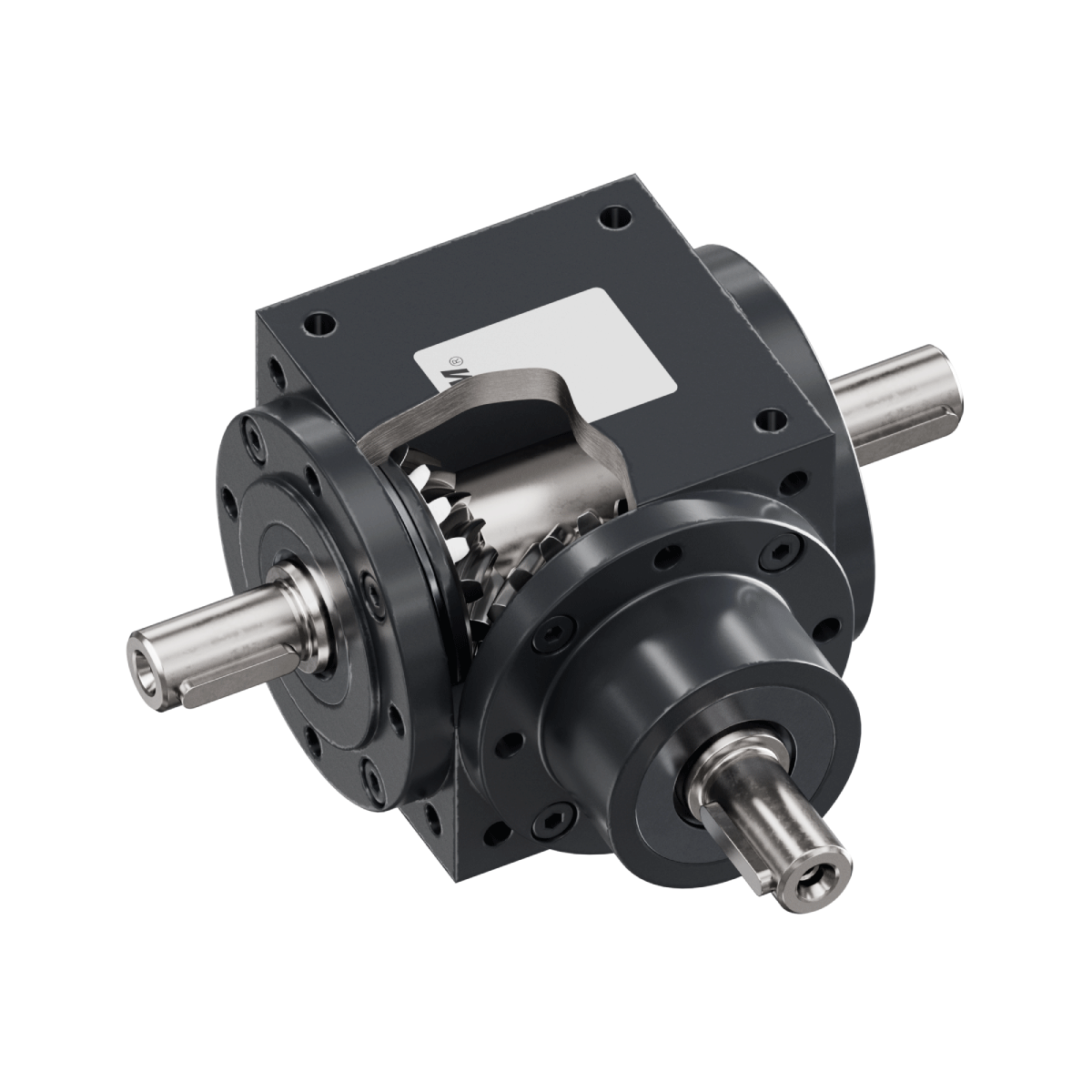

1.3 Выходной вал с обеих сторон (стороны A + C)
1.3
Выходной вал с обеих сторон (стороны A + C)
WE-FN Входной вал: Сплошной вал | Выходной вал: сплошной вал
WE-FN
Входной вал: Сплошной вал | Выходной вал: сплошной вал

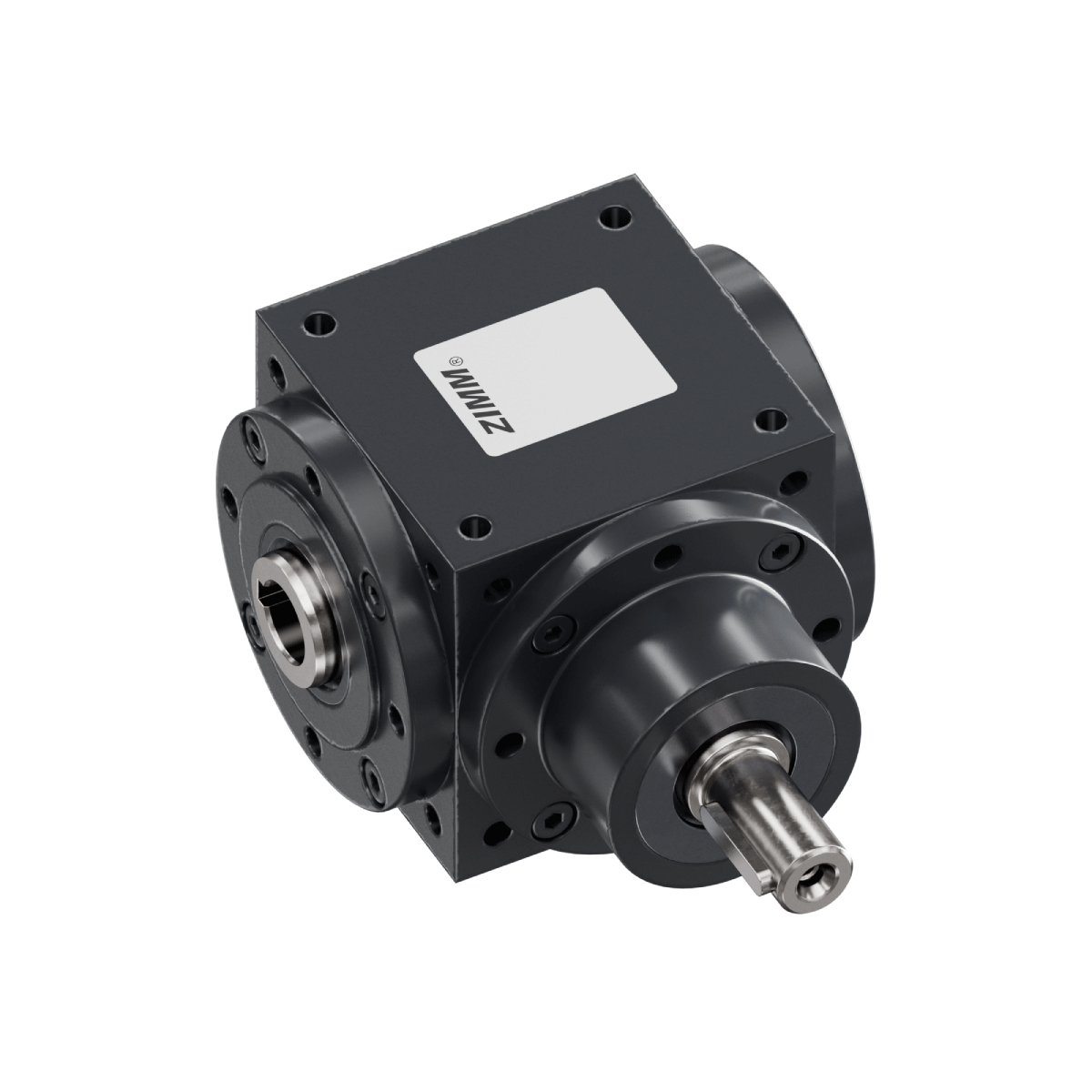

HW-FN Входной вал: Сплошной вал | Выходной вал: полый вал
HW-FN
Входной вал: Сплошной вал | Выходной вал: полый вал

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content

Определение стороны конических редукторов ZK

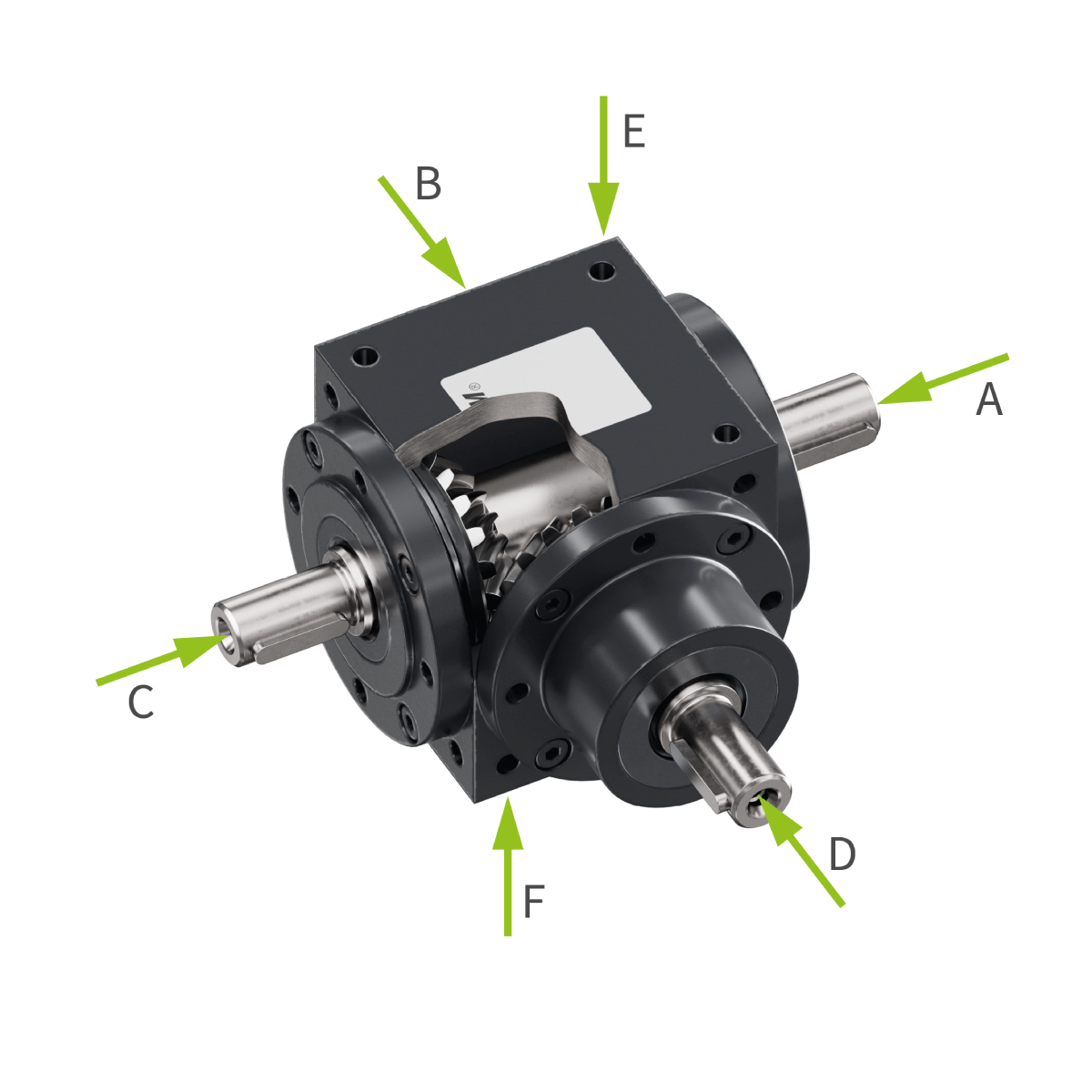

Определение стороны включает монтажное положение, крепление и опциональный масляный фитинг.

Конические редукторы ZK | Определение стороны

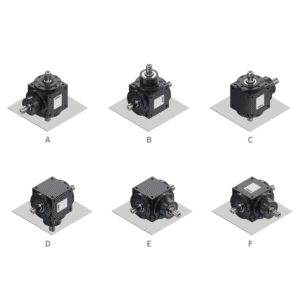

Монтажное положение (стороной вниз)
Монтажное положение (стороной вниз)

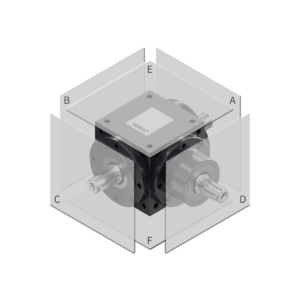

Крепление (сторона монтажа)
Крепление (сторона монтажа)

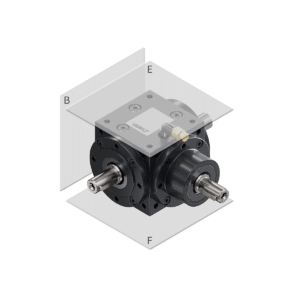

Масляный фитинг (сторона монтажа) опционально
Масляный фитинг (сторона монтажа) опционально

Допустимая скорость

Максимальная входная скорость nD со стандартной смазкой

Монтажная ориентация валовiZK-065ZK-090ZK-120ZK-140
nD : nACnD , min-1nD , min-1nD , min-1nD , min-1
1.1 Выходной вал со стороны конической шестерни (сторона C)1.2 Выходной вал с противоположной стороны конической шестерни (сторона A)Горизонтальное/вход снизу (вал D)1:11800180018001800
2:11800180018001800
3:11800180018001800
1.3 Выходной вал с обеих сторон (стороны A + C)Вход сверху (вал D)1:11800180017001550
2:11800180017001550
3:11800180017001550
WE-FN Входной вал: Сплошной вал | Выходной вал: сплошной валHW-FN Входной вал: Сплошной вал | Выходной вал: полый валВыходной вал вертикально (вал A/C)1:11800180017001460
2:11800180018001800
3:11800180018001800

Максимальная входная скорость nD с высокоэффективной смазкой

Монтажная ориентация валовiZK-065ZK-090ZK-120ZK-140
nD : nACnD , min-1nD , min-1nD , min-1nD , min-1
1.1 Выходной вал со стороны конической шестерни (сторона C)1.2 Выходной вал с противоположной стороны конической шестерни (сторона A)Горизонтальное/вход снизу (вал D)1:13000300030003000
2:13000300030003000
3:13000300030003000
1.3 Выходной вал с обеих сторон (стороны A + C)Вход сверху (вал D)1:130002200——
2:130002200——
3:130002200——
WE-FN Входной вал: Сплошной вал | Выходной вал: сплошной валHW-FN Входной вал: Сплошной вал | Выходной вал: полый валВыходной вал вертикально (вал A/C)1:130002200——
2:13000300030002800
3:13000300030003000
Отраслевая экспертиза | ZIMM

Размеры конических редукторов ZK

Серия ZK включает четыре размера 065, 090, 120 и 140.

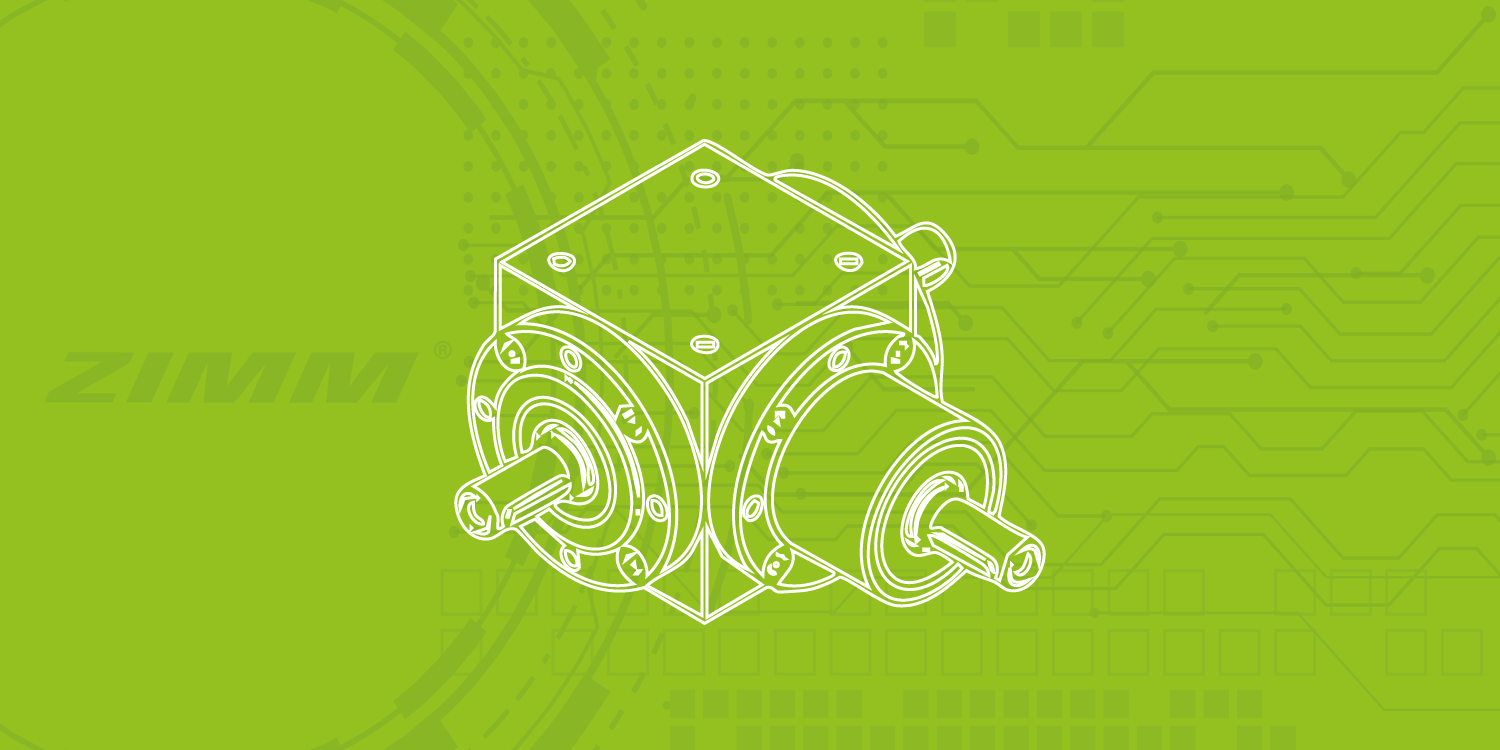

Конические редукторы ZK | 065
