| Сталь с защитой от коррозии | |
| Бронза с покрытием PTFE |
Направление нагрузки:
Выберите направление нагрузки так, чтобы нагрузка приходилась на гайку.

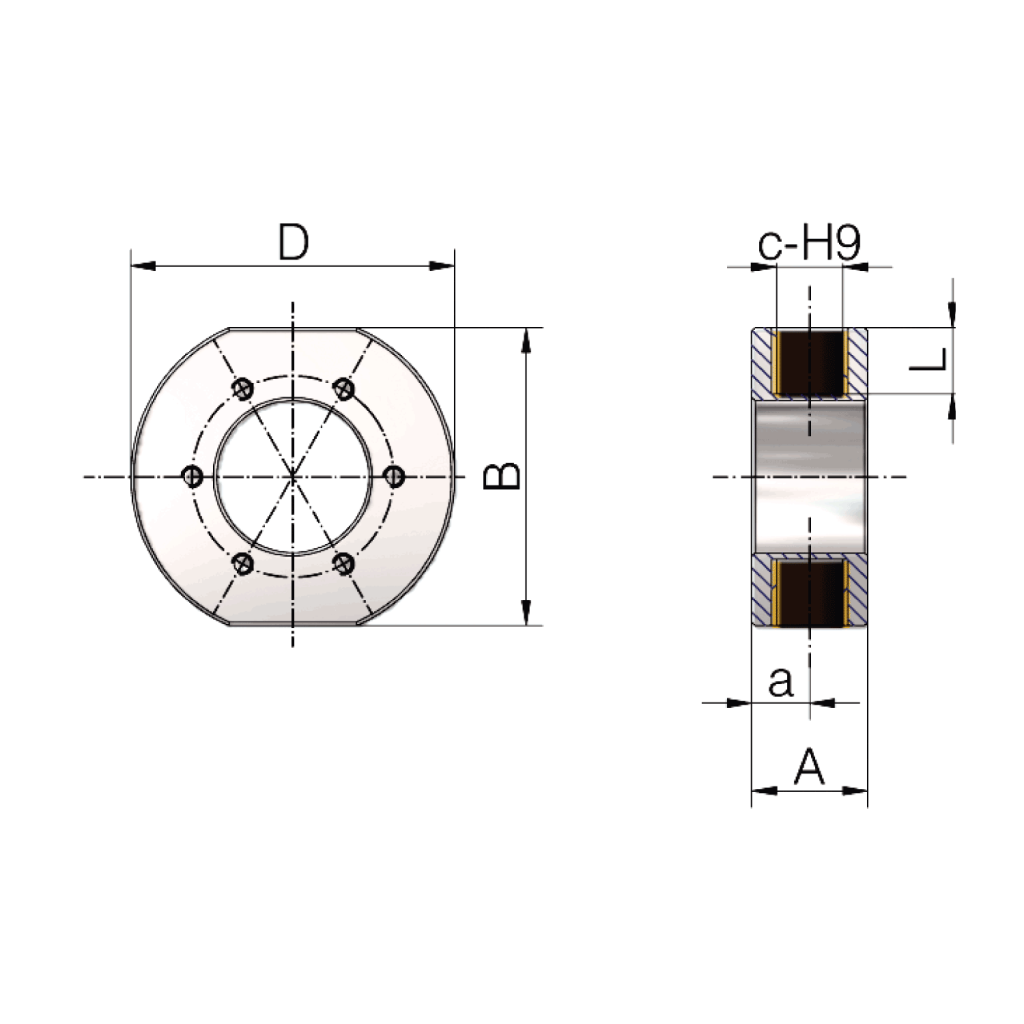

| Размер | B | D | c-H9 | L | A | a | кг |
|---|---|---|---|---|---|---|---|
| 5 кН | 72 | 78 | 16 | 15 | 30 | 15 | 1 |
| 10 кН | 72 | 78 | 16 | 15 | 30 | 15 | 0,9 |
| 25 кН | 90 | 98 | 20 | 20 | 36 | 18 | 1,4 |
| 35 кН | 100 | 11 6 | 28 | 15 | 46 | 23 | 2,3 |
| 50 кН | 100 | 11 6 | 30 | 15 | 46 | 23 | 2,3 |
| 100 кН | 140 | 156 | 40 | 25 | 60 | 30 | 4,8 |
| 150 кН | 145 | 160 | 50 | 25 | 76 | 38 | 6,8 |
Габариты для других размеров по запросу.
