| Сталь, с защитой от коррозии | |
| Параллельно оси привода Перпендикулярно оси привода |
Смазка :

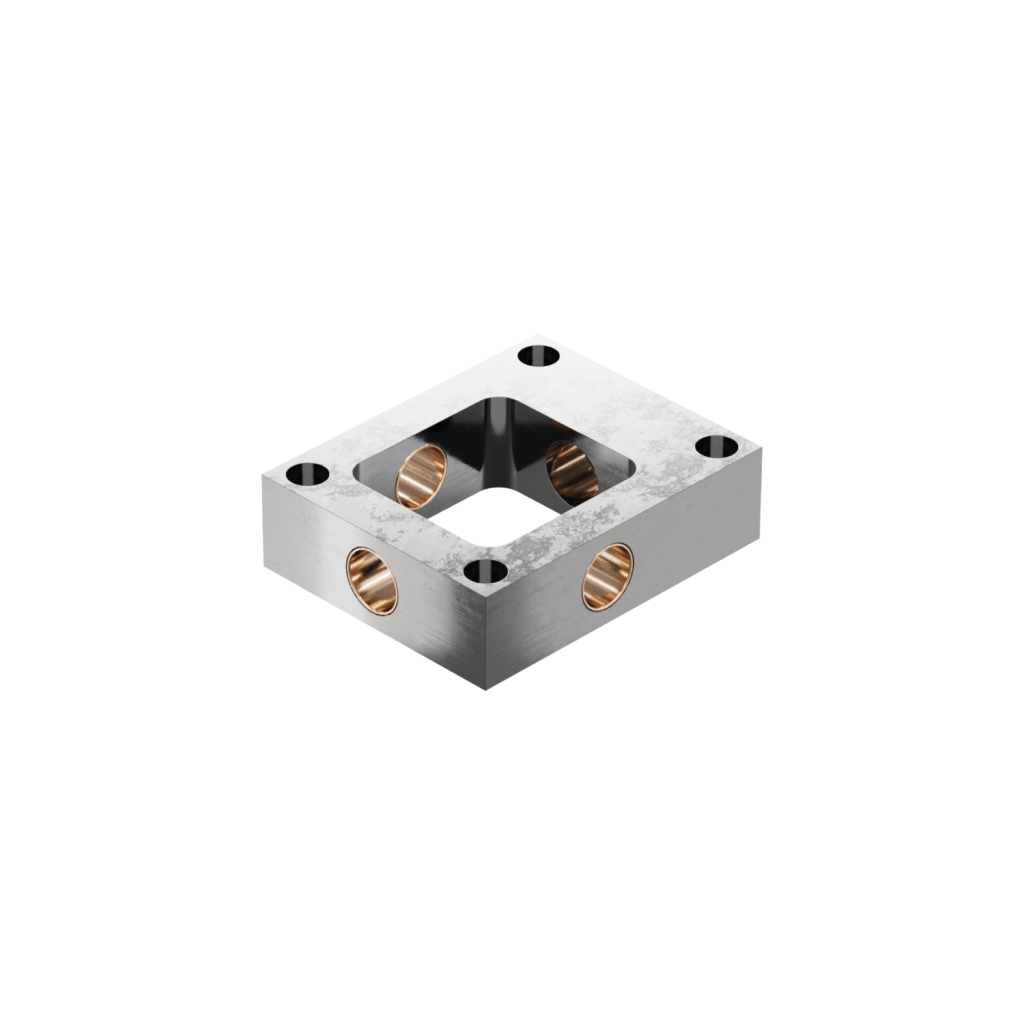

Бронзовые втулки имеют тефлоновое покрытие и поэтому не нуждаются в смазке при нормальной работе. При высоких нагрузках рекомендуется регулярная смазка.
Для тяжелых двигателей, длинных ходов и интенсивной работы предпочтительнее вариант с плитой KAR, поскольку в этом случае вес двигателя поглощается опорными точками и не воздействует на винт.
Обратите внимание:
С поворотной опорной плитой можно эксплуатировать несколько домкратов в ряд.

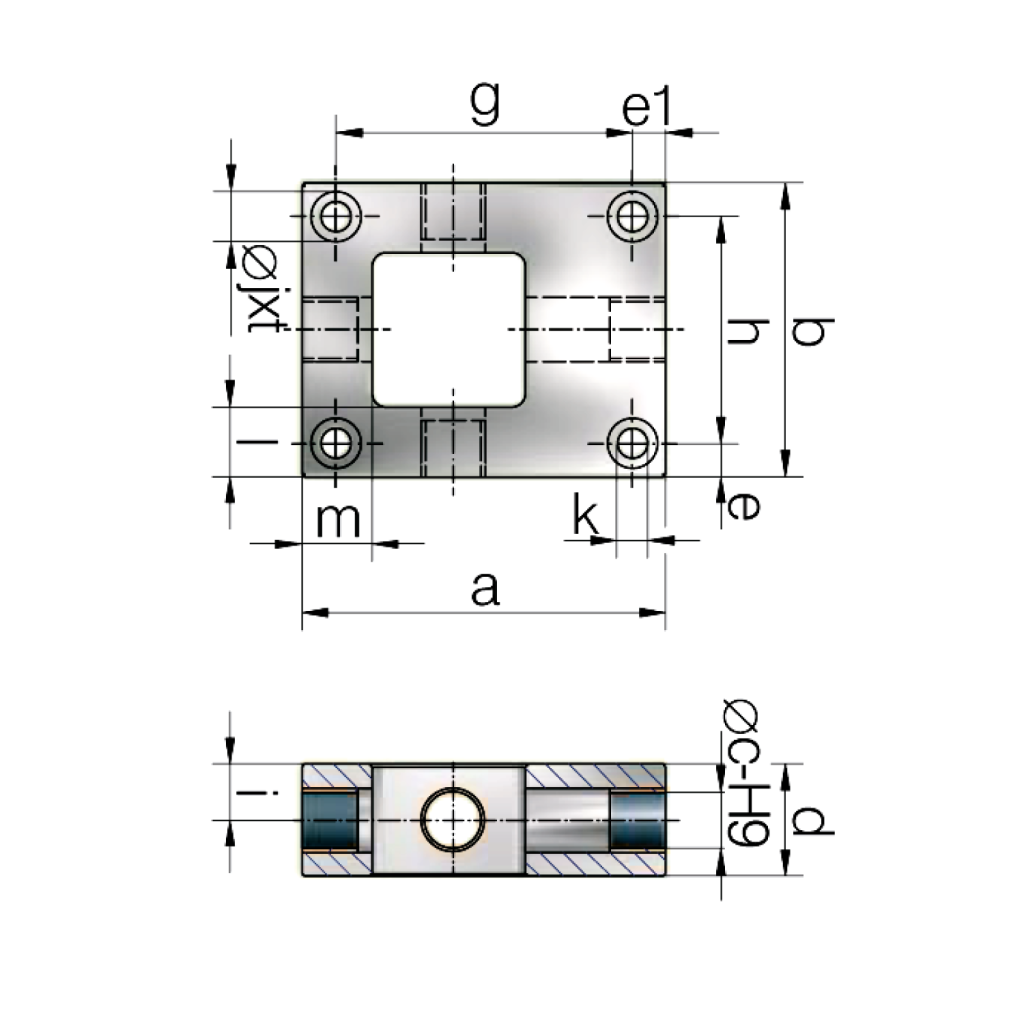

| Размер | a | b | c | d | e | e1 | g | h | i | j | k | l | m | t | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5 кН | 70 | 50 | 16 | 30 | 6 | 6 | 48 | 38 | 13 | 13 | 6,6 | 11 | 13 | 8 | 0,2 |
| 5 кН | 80 | 72 | 16 | 30 | 10 | 10 | 60 | 52 | 15 | 15 | 9 | 18 | 10 | 9 | 0,8 |
| 10 кН | 100 | 85 | 16 | 30 | 11 | 11 | 78 | 63 | 15 | 15 | 9 | 16 | 11 | 9 | 1,2 |
| 25 кН | 130 | 105 | 20 | 40 | 12 | 12 | 106 | 81 | 20 | 18 | 11 | 25 | 25 | 11 | 2,8 |
| 50 кН | 180 | 145 | 30 | 50 | 15 | 15 | 150 | 11 5 | 25 | 20 | 13 | 24 | 30 | 13 | 5,3 |
| 100 кН | 200 | 175 | 40 | 70 | 22 | 17 | 166 | 131 | 35 | 26 | 17 | 40 | 30 | 18 | 11,1 |
| 150 кН | 220 | 205 | 50 | 80 | 25 | 25 | 170 | 155 | 40 | 33 | 22 | 40 | 28 | 22 | 13,5 |
