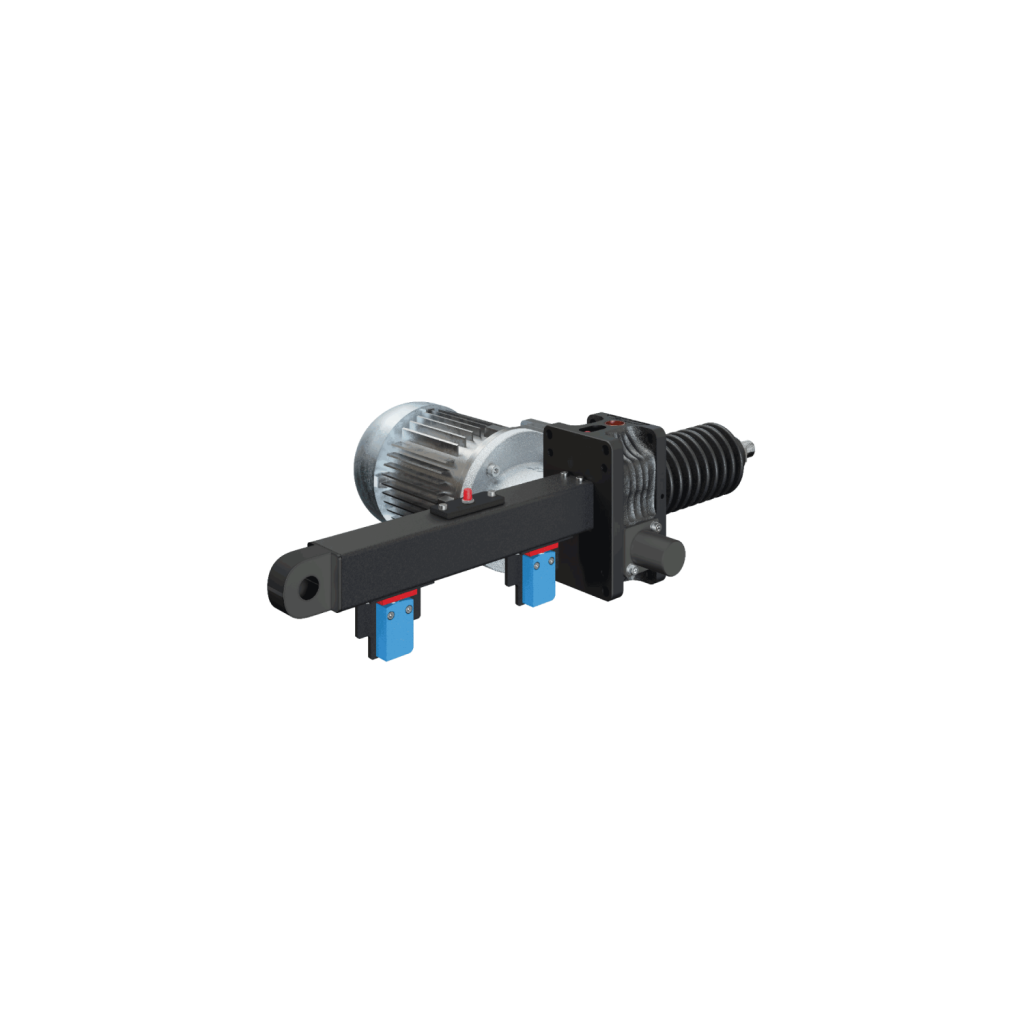

Поворотная защитная труба STRO

Материал:	Сталь с защитой от коррозии

Обратите внимание:
При использовании поворотной трубы обратите внимание на внешние моменты, возникающие из-за веса двигателя и т. п., может потребоваться дополнительная поддержка.

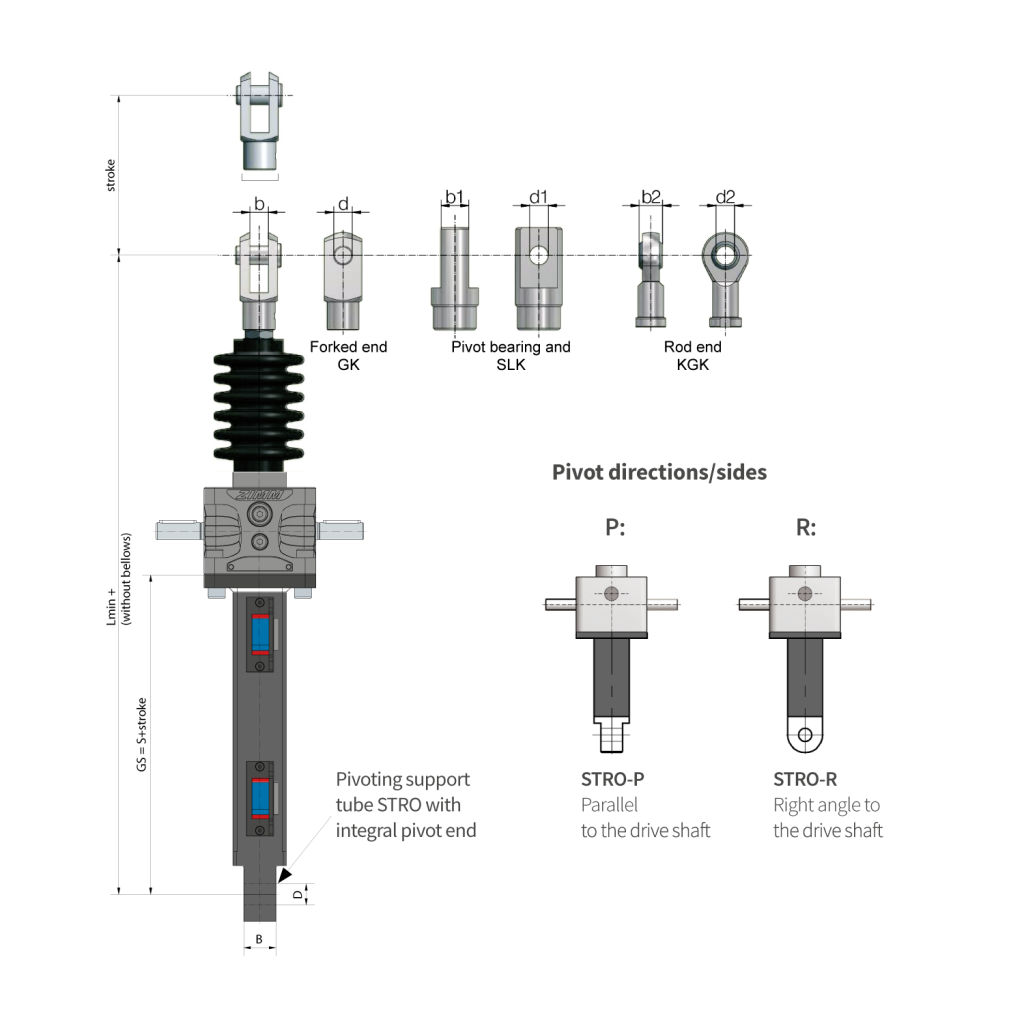

Размер	Опции	S	L мин. GK	L мин. SLK	L мин. KGK	d	b	d1	b1	d2	b2	D	B
5 кН	Стандартная	82	224	224	226	12	12	12	18	12	10	12	20
	с AS/VS	97	239	239	241	12	12	12	18	12	10	12	20
	с ES	155	297	297	299	12	12	12	18	12	10	12	20
10 кН	Стандартная	94	262	262	267	14	14	14	24	15	12	20	30
	с AS/VS	11 4	282	282	287	14	14	14	24	15	12	20	30
	с ES	166	334	334	339	14	14	14	24	15	12	20	30
25 кН	Стандартная	98	303	303	300	20	20	20	30	20	16	20	30
	с AS/VS	11 8	323	323	320	20	20	20	30	20	16	20	30
	с ES	170	375	375	372	20	20	20	30	20	16	20	30
35 кН	Стандартная	11 7	390	362	380	30	30	30	35	30	22	30	35
	с AS/VS	147	420	392	410	30	30	30	35	30	22	30	35
	с ES	203	476	448	466	30	30	30	35	30	22	30	35
50 кН	Стандартная	137	426	398	416	30	30	30	35	30	22	40	50
	с AS/VS	167	456	428	446	30	30	30	35	30	22	40	50
	с ES	219	508	480	498	30	30	30	35	30	22	40	50
50kN/Tr	Стандартная	137	454	418	452	35	36	35	40	40	28	40	50
	с AS/VS	167	484	448	482	35	36	35	40	40	28	40	50
	с ES	219	536	500	534	35	36	35	40	40	28	40	50
100 кН	Стандартная	157	539	503	537	35	36	35	40	40	28	40	50
	с AS/VS	187	569	533	567	35	36	35	40	40	28	40	50
	с ES	219	601	565	599	35	36	35	40	40	28	40	50

Габариты для других размеров по запросу.
