| 100 кН | |
| 1500 об./мин | |
| 1800 об./мин | |
| 55x9 | |
| GGG-50, с защитой от коррозии | |
| Сталь, закаленная, шлифованная | |
| 29,0 кг | |
| 15,7 кг | |
| Синтетическая смазка | |
| Консистентная смазка | |
| Максимально 60°, больше по запросу | |
| N: 4,66 кг см² / L: 3,38 кг см² | |
| Максимально 53,4 Нм (N) / Максимально 13,5 Нм (L) | |
| Максимально 540 Нм | |
| Вращающийся (R) |
Предохранительная гайка специально используется там, где может возникнуть опасность для людей в случае срыва резьбы. Также предохранительная гайка защищает другие системы оборудования от повреждения и простоя.
Износ
При максимальном износе 25% от шага резьбы необходимо заменить несущую гайку (R) или редуктор (S).
Мониторинг
Износ или люфт резьбы необходимо регулярно проверять и документировать (в зависимости от режима работы). Таким образом, замена может быть запланирована заранее без выхода из строя системы.
Электрический контроль
Износ резьбы гайки при достижении значения примерно в 25% фиксируется с помощью электрического контроля и сразу отображаться на центральном пульте управления. Замена изношенных деталей может быть своевременно организована.

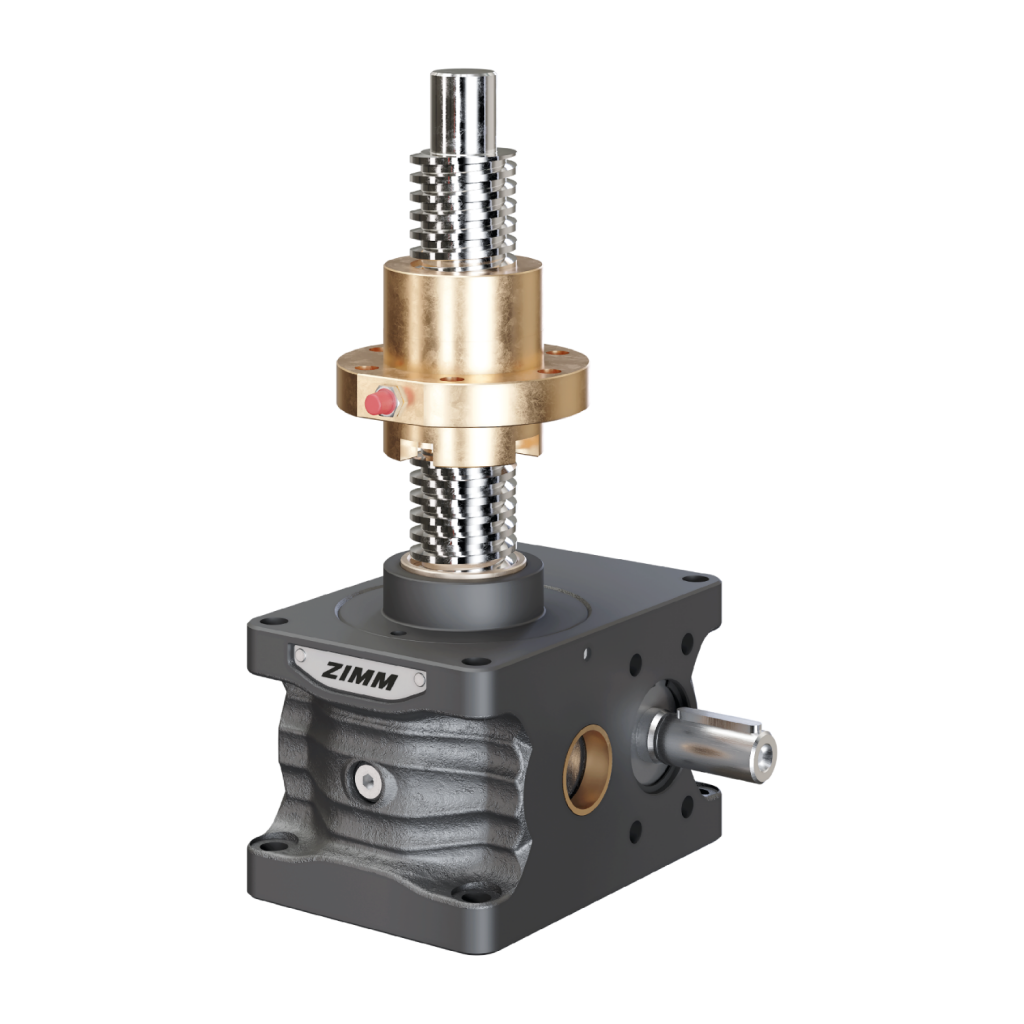

Винтовой домкрат | Серии ZE и ZE-H
| Резьба Tr dxP | Шаг резьбы P | мм | макс. допустимый износ | люфт в резьбе* (25% от P) мм |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 50×8 | 8 | 2,0 |
| 55×9, 60×9 | 9 | 2,25 |
| 70×12 | 12 | 3,0 |
| 80×16, 100×16, 120×16 | 16 | 4,0 |
| 40×20 160×20 | 20 | 5,0 |
* Идентично 2-заходному винту (одинаковая прочность витка резьбы)
