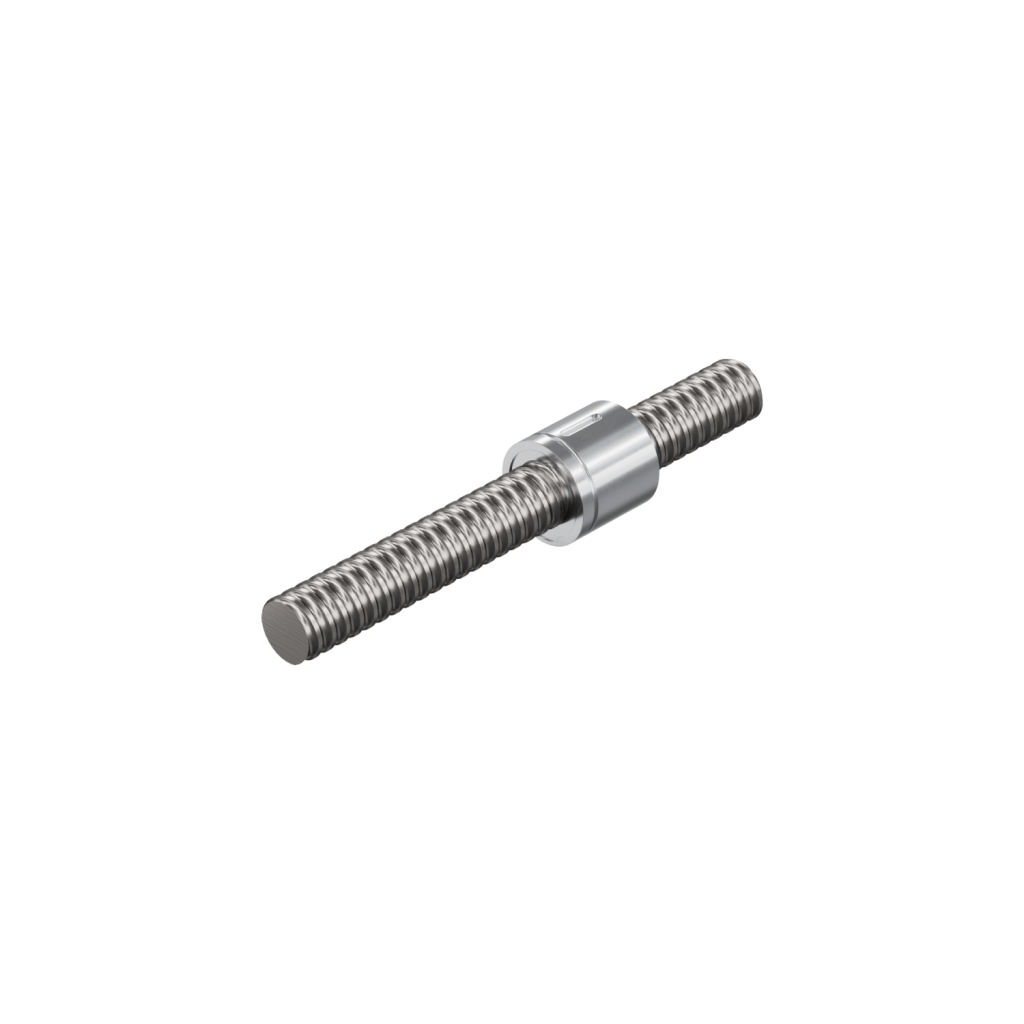

| 1.1213 (Cf 53) индукционная закалка и полировка | |
| 16MnCr5 | |
| До 300 мм +/- 0,05 мм |
Внимание:
Размер 35 кН недоступен для версии S.

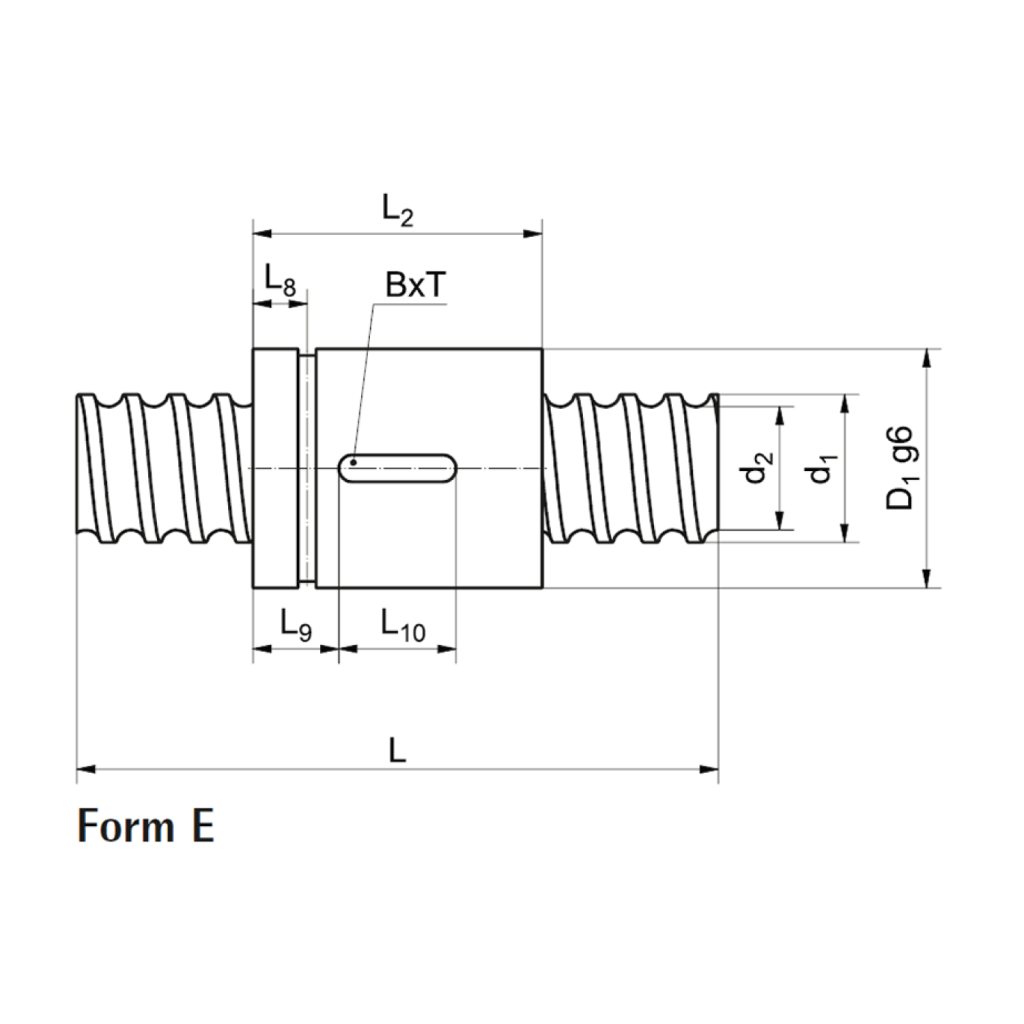

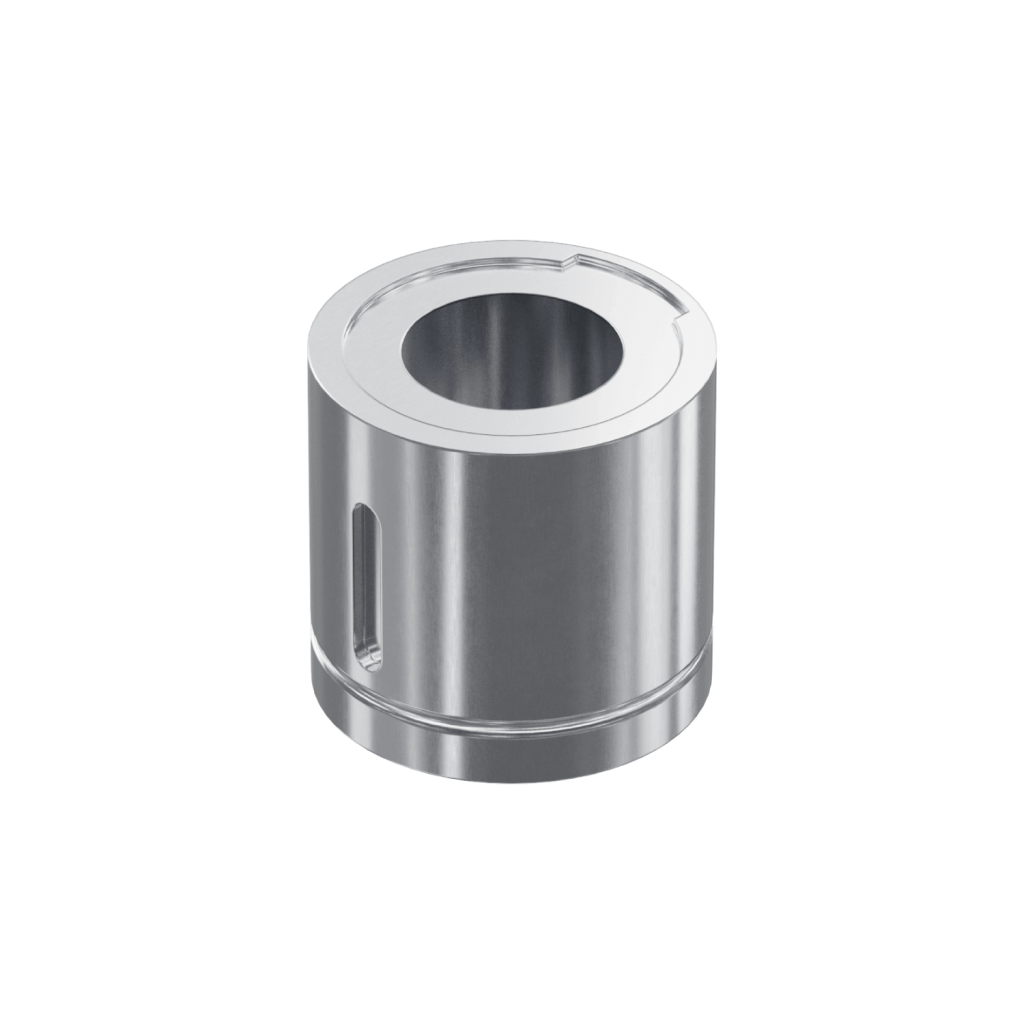

| Размер | KGT | Конструкция | dN = Ø | d1 мм | d2 мм | D1 мм | L2 мм | L8 мм | L9 мм | L10 мм | BxT | Осевой люфт макс. мм | Количество витков | Грузоподъемность кН С | Грузоподъемность кН С0=С0а |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 кН | 16×5 | E | 16 | 15,5 | 12,9 | 28 | 34 | 7 | 7 | 20 | 5×2 | 0,08 | 3 | 9,3 | 13,1 |
| 5 кН | 16×10 | E | 16 | 15,4 | 13 | 28 | 50 | 7 | 15 | 20 | 5×2 | 0,08 | 6 | 15,4 | 26,5 |
| 10 кН | 25×5 | E | 25 | 24,5 | 21,9 | 40 | 34 | 7 | 7 | 20 | 5×2 | 0,08 | 3 | 12,3 | 22,5 |
| 10 кН | 25×10 | E | 25 | 24,5 | 21,9 | 40 | 45 | 7,5 | 12,5 | 20 | 5×2 | 0,08 | 3 | 13,2 | 25,3 |
| 10 кН | 25×25 | S | 25 | 24,5 | 22 | 40 | 35 | 11,5 | 11 | 13 | 5×3 | 0,08 | 5 | 16,7 | 32,3 |
| 10 кН | 25×50 | S | 25 | 24,1 | 21,5 | 40 | 58 | 17 | 19 | 20 | 5×3 | 0,15 | 5 | 15,4 | 31,7 |
| 25 кН | 32×5 | E | 32 | 31,5 | 28,9 | 50 | 45 | 7,5 | 8 | 30 | 6×2,5 | 0,08 | 5 | 21,5 | 49,3 |
| 25 кН | 32×10 | E | 32 | 32,7 | 27,3 | 53 | 60 | 10 | 15 | 30 | 6×2,5 | 0,08 | 3 | 30,8 | 54,5 |
| 25 кН | 32×20 | E | 32 | 31,7 | 27,9 | 53 | 70 | 7,5 | 20 | 30 | 6×2,5 | 0,08 | 4 | 32,9 | 59,8 |
| 25 кН | 32×40 | S | 32 | 30,9 | 28,3 | 53 | 45 | 13 | 10 | 25 | 6×4 | 0,08 | 4 | 14,9 | 32,4 |
| 35 кН (R-версия) | 40×5 | E | 40 | 39,5 | 36,9 | 63 | 45 | 7,5 | 8 | 30 | 6×2,5 | 0,08 | 5 | 23,8 | 63,1 |
| 35 кН (R-версия) | 40×10 | E | 40 | 39,5 | 34,1 | 63 | 60 | 10 | 15 | 30 | 6×2,5 | 0,08 | 3 | 38 | 69,1 |
| 35 кН (R-версия) | 40×20 | E | 40 | 39,7 | 35,9 | 63 | 70 | 7,5 | 20 | 30 | 6×2,5 | 0,08 | 4 | 33,3 | 76,1 |
| 35 кН (R-версия) | 40×40 | S | 40 | 38,9 | 36,3 | 63 | 85 | 15 | 27,5 | 30 | 6×3,5 | 0,08 | 8 | 35 | 101,9 |
| 50 кН | 40×5 | E | 40 | 39,5 | 36,9 | 63 | 45 | 7,5 | 8 | 30 | 6×2,5 | 0,08 | 5 | 23,8 | 63,1 |
| 50 кН | 40×10 | E | 40 | 39,5 | 34,1 | 63 | 60 | 10 | 15 | 30 | 6×2,5 | 0,08 | 3 | 38 | 69,1 |
| 50 кН | 40×20 | E | 40 | 39,7 | 35,9 | 63 | 70 | 7,5 | 20 | 30 | 6×2,5 | 0,08 | 4 | 33,3 | 76,1 |
| 50 кН | 40×40 | S | 40 | 38,9 | 36,3 | 63 | 85 | 15 | 27,5 | 30 | 6×3,5 | 0,08 | 8 | 35 | 101,9 |
Габариты для других размеров по запросу.
