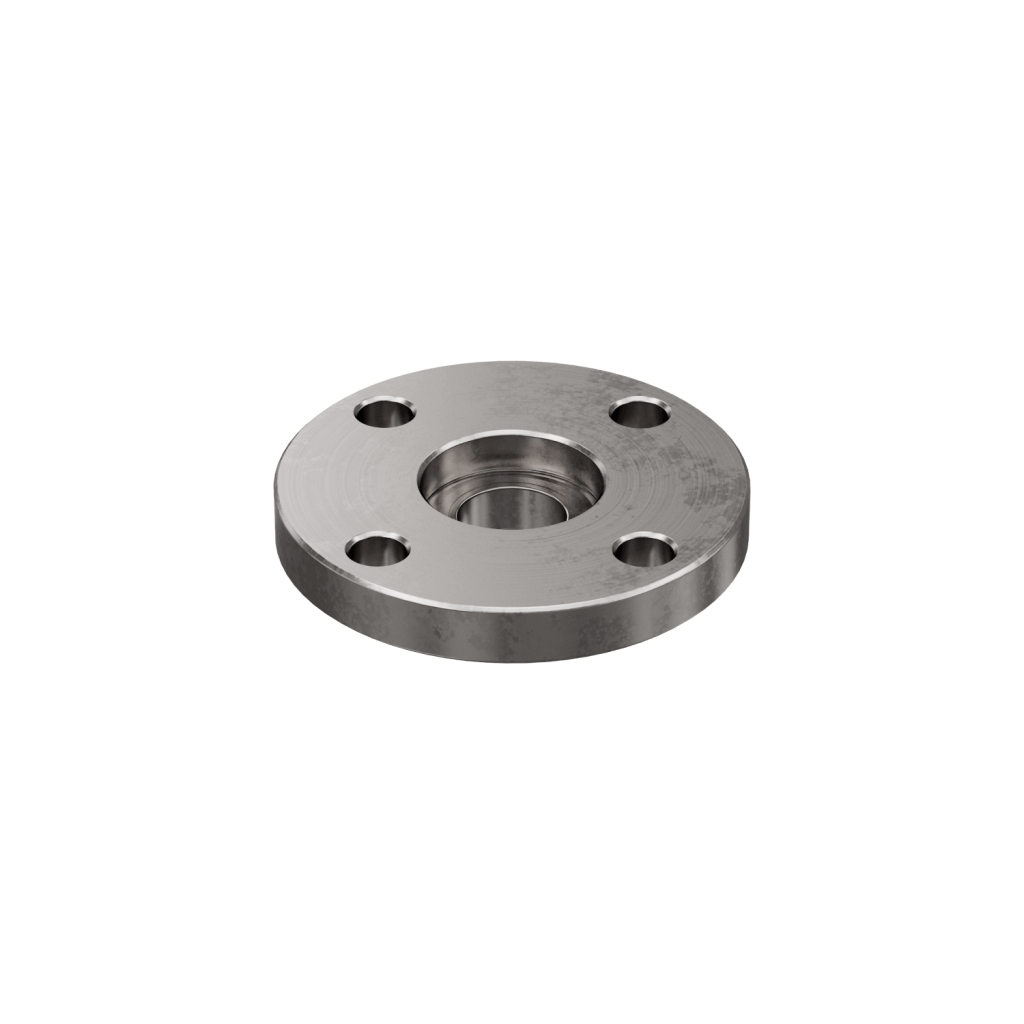

| Сталь с защитой от коррозии | |
| Подшипниковая опора повышает плавность вращения и устойчивость винта к изгибу. Оставьте 5 мм зазора на конце винта для продольной компенсации. Шарикоподшипник уже установлен при поставке. |
| Размер | ØD | ØD1 | ØD2 | ØD3 | Ød | Ød1 | h | H | H3 | Подшипник скольжения | Si-кольцо | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5 кН | 50 | 40 | 26 | 19 | 10 | 5,5 | 6 | 16 | 12 | 61900.2RS | J 22 | 0,05 |
| 5 кН | 65 | 48 | 29 | 20 | 12 | 9 | 7 | 20 | 13 | 61901.2RS | J 24 | 0,17 |
| 10 кН | 80 | 60 | 39 | 28 | 15 | 11 | 8 | 21 | 17 | 6002.2RS | J 32 | 0,3 |
| 25 кН | 90 | 67 | 46 | 32 | 20 | 11 | 10 | 23 | 19 | 61904.2RS | J 37 | 0,48 |
| 35 кН | 110 | 85 | 60 | 42 | 25 | 13 | 15 | 30 | 22 | 6005.2RS | J 47 | 1,05 |
| 50 кН | 110 | 85 | 60 | 42 | 25 | 13 | 15 | 30 | 22 | 6005.2RS | J 47 | 1,05 |
| 100 кН | 150 | 11 7 | 85 | 60 | 40 | 17 | 20 | 50 | 35 | 6008.2RS | J 68 | 3,1 |
| 150 кН | 170 | 130 | 90 | 68 | 45 | 21 | 25 | 50 | 31 | 6009.2RS | J 75 | 3,7 |
Габариты для других размеров по запросу.
