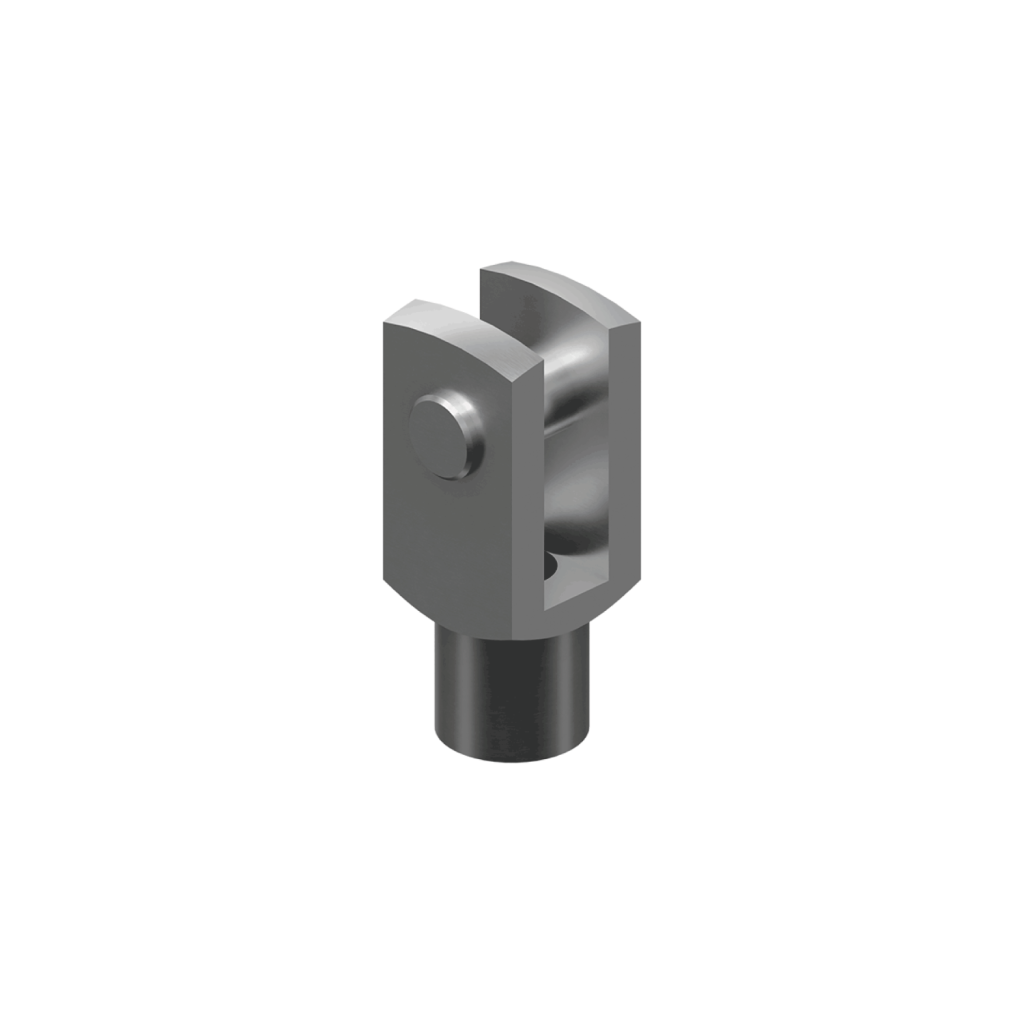

Оцинкованная сталь (INOX по зпросу) включает палец, шплинт и стопорный винт |

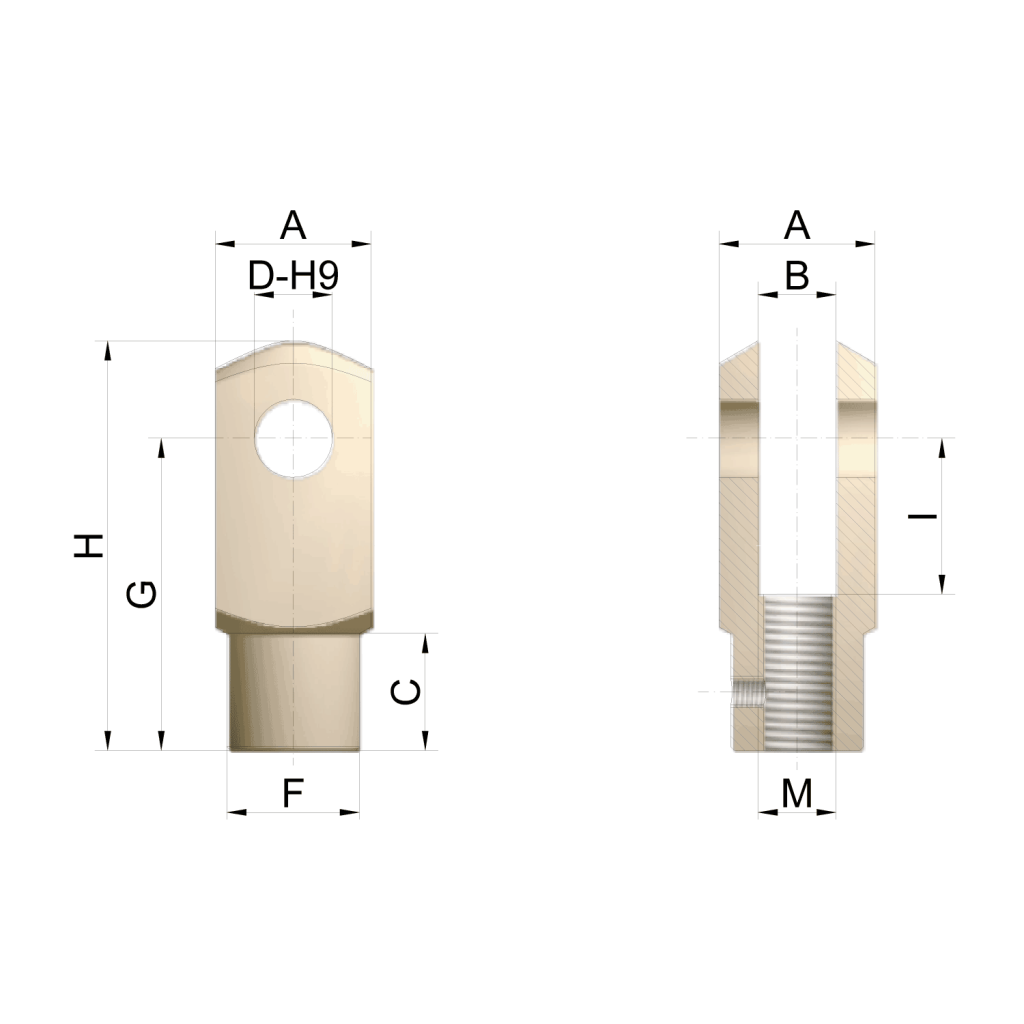

Размер | A | B | C | D | M | F | G | H | I | кг |
---|---|---|---|---|---|---|---|---|---|---|
2.5 кН | 20 | 10 | 15 | 10 | M10 | 18 | 40 | 52 | 20 | 0,1 |
5 кН | 24 | 12 | 18 | 12 | M12 | 20 | 48 | 62 | 24 | 0,16 |
10 кН | 27 | 14 | 22 | 14 | M14 | 24 | 56 | 72 | 28 | 0,24 |
25 кН | 40 | 20 | 30 | 20 | M20 | 34 | 80 | 105 | 40 | 0,71 |
35 кН | 60 | 30 | 42 | 30 | M30 | 52 | 120 | 160 | 60 | 2,48 |
50 кН | 60 | 30 | 42 | 30 | M30 | 52 | 120 | 160 | 60 | 2,48 |
100 кН | 70 | 36 | 54 | 35 | M36 | 60 | 144 | 188 | 72 | 3,7 |
150 кН | 85 | 42 | 63 | 42 | M42x2 | 70 | 168 | 232 | 84 | 5,3 |
Габариты для других размеров по запросу.
