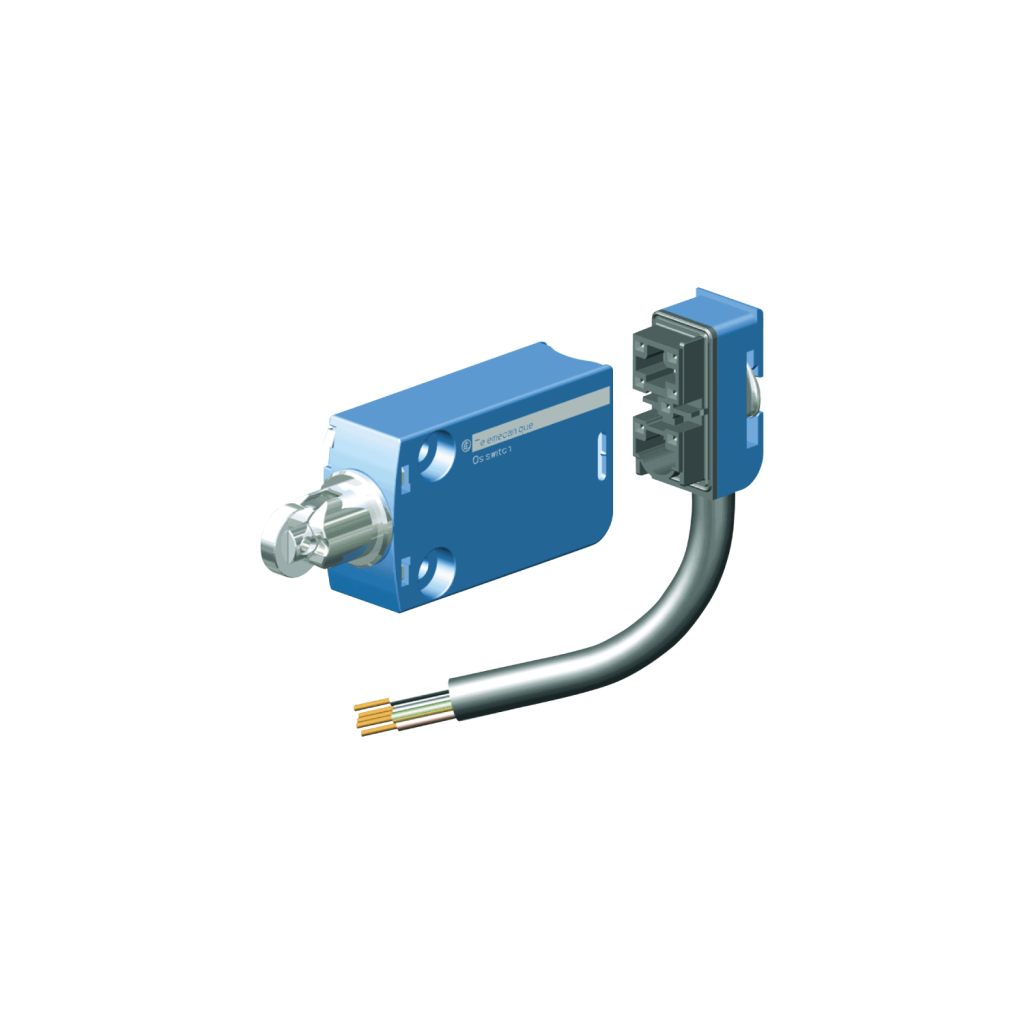

| Механический выключатель | |
| Корпус и роликовый толкатель из металла | |
| 1Ö + 1S, пружинный контакт | |
| IP67 | |
| от -40°C до +70°C | |
| черный PVC Ø 7,3 мм, 5 x 0,75 мм² | |
| от -25°C до +70°C | |
| от -40°C до +105°C (доступно по запросу) | |
| Макс. 240V AC / 1,5A Макс. 250V DC / 0,1A | |
| 5 миллионов циклов при 240V DC/3W 1 миллионов циклов при 230V AC/0,5A | |
| 0,2 кг | |
| 0,45 кг |
Обратите внимание:

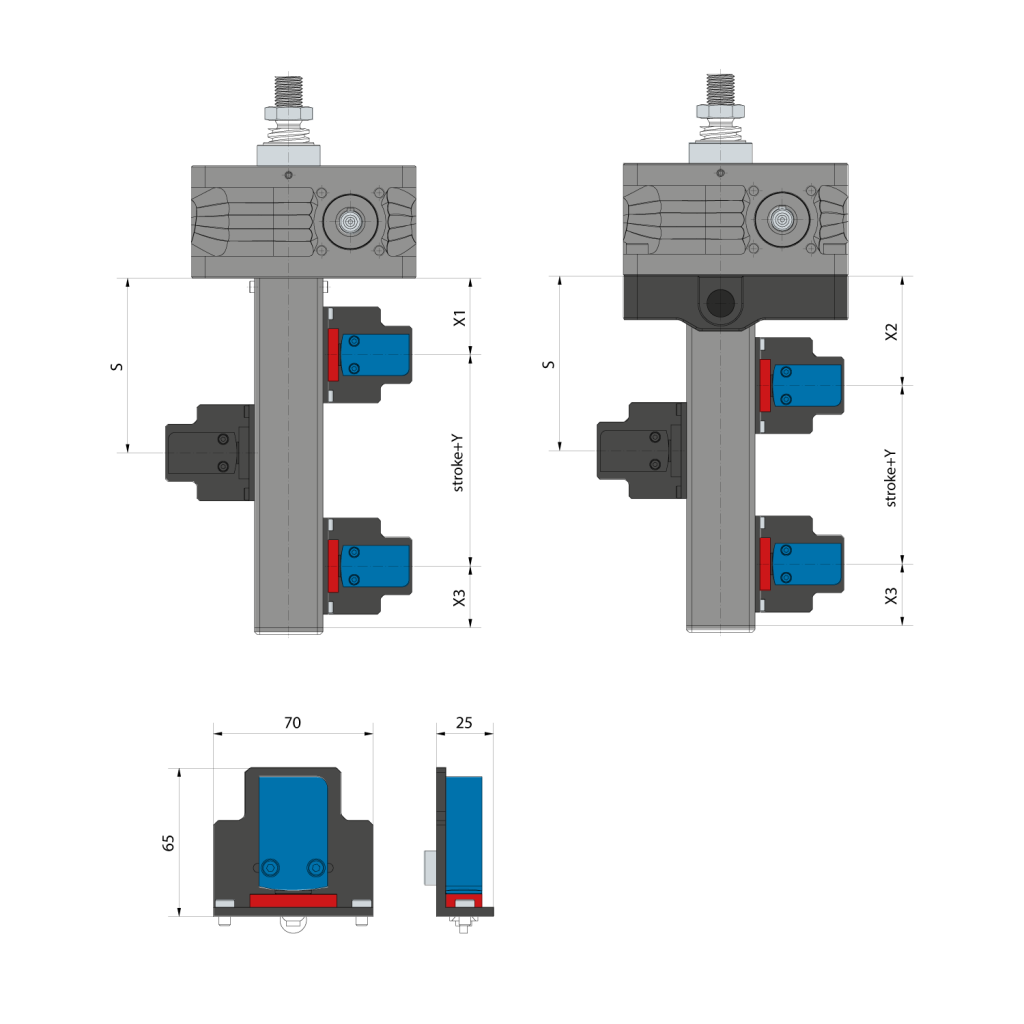

Конечные выключатели могут быть расположены независимо друг от друга на четырех разных сторонах защитной трубы.
| Размер | Резьба | X1 | X2 | X3 | Y |
|---|---|---|---|---|---|
| 16×4 | TR | 48 | 70 | 48 | 21 |
| 16×5 | KGT | 49 | 70 | 45 | 25 |
| 16×10 | KGT | 49 | 70 | 45 | 25 |
| 18×4 | TR | 49 | 70 | 45 | 25 |
| 20×4 | TR | 52 | 72 | 45 | 24 |
| 25×5 | KGT | 52 | 72 | 45 | 24 |
| 25×10 | KGT | 52 | 72 | 45 | 24 |
| 25×25 | KGT | 77 | 77 | 68 | 24 |
| 25×50 | KGT | 142 | 142 | 133 | 24 |
| 30×6 | TR | 56 | 80 | 45 | 24 |
| 32×5 | KGT | 56 | 80 | 45 | 24 |
| 32×10 | KGT | 56 | 80 | 45 | 24 |
| 32×20 | KGT | 56 | 80 | 45 | 24 |
| 32×40 | KGT | 91 | 91 | 78 | 24 |
| 40×7 | TR | 64 | 90 | 45 | 34 |
| 40×5 | KGT | 65 | 90 | 45 | 34 |
| 40×7 | TR | 65 | 90 | 45 | 34 |
| 40×10 | KGT | 65 | 90 | 45 | 34 |
| 40×20 | KGT | 65 | 90 | 45 | 34 |
| 40×40 | KGT | 90 | 90 | 68 | 34 |
| 50×10 | KGT | 65 | 110 | 45 | 34 |
| 50×20 | KGT | 70 | 110 | 48 | 34 |
| 50×40 | KGT | 110 | 110 | 88 | 34 |
| 55×9 | TR | 65 | 110 | 45 | 34 |
| 60×9 | TR | 70 | 120 | 45 | 34 |
| 63×10 | KGT | 70 | 120 | 45 | 34 |
| 63×20 | KGT | 75 | 120 | 48 | 34 |
| 63×40 | KGT | 115 | 120 | 88 | 34 |
| 63×60 | KGT | 155 | 155 | 128 | 34 |
Габариты для других размеров по запросу.
