25 кН | |
1500 об./мин | |
3000 об./мин | |
30x6 | |
Алюминий, с защитой от коррозии | |
Сталь, закаленная, шлифованная | |
3,8 кг | |
4,5 кг | |
Синтетическая смазка | |
Консистентная смазка | |
Максимально 60°, больше по запросу | |
N: 0,667 кг см² / L: 0,443 кг см² | |
Максимально 18 Нм (N) / Максимально 10 Нм (L) | |
Максимально 108 Нм | |
Вращающийся (R) |

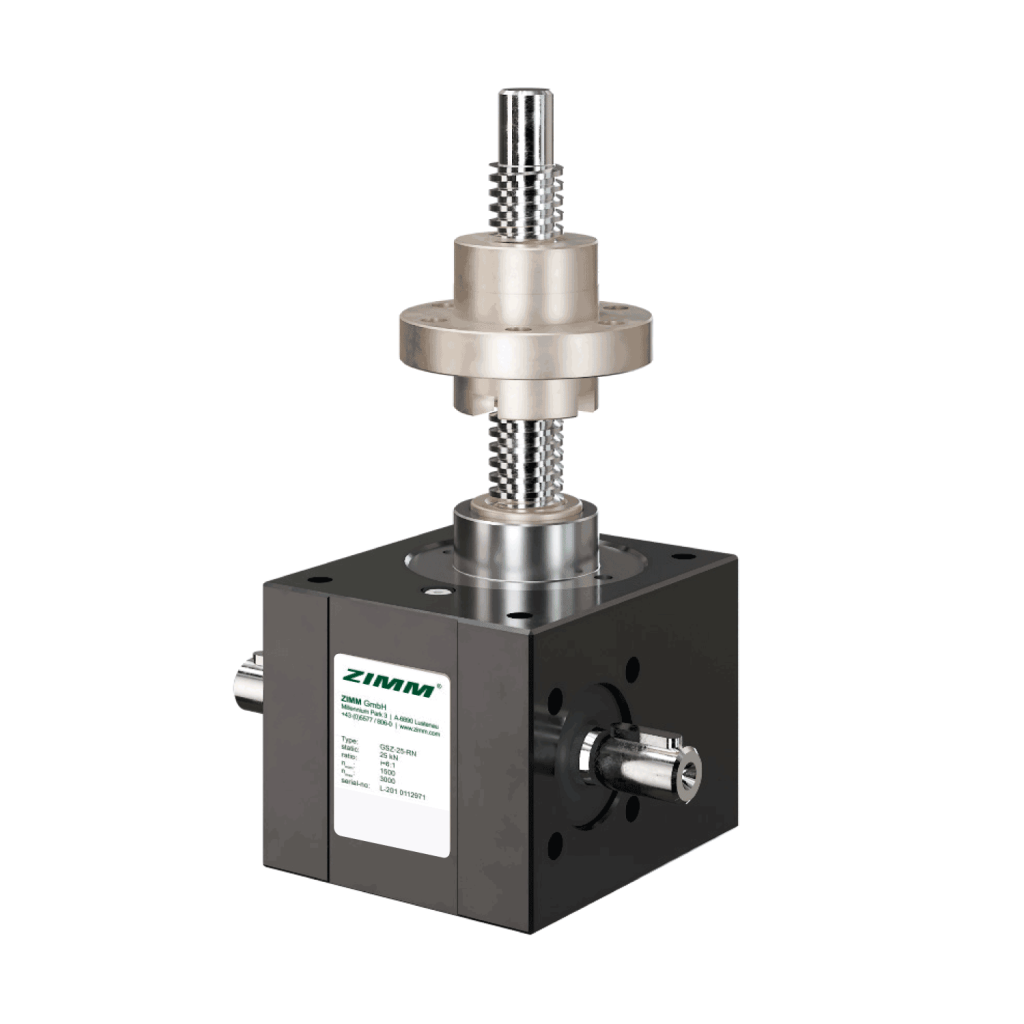

Винт-R | вращающийся
Винт закреплен в червячном колесе и вращается вместе с ним. Поэтому гайка перемещается вверх и вниз.
Винт-S | ходовой
Червячное колесо снабжено резьбой и вращательное движение колеса преобразуется в осевое движение винта, при этом винт не вращается.
Предохранительная гайка специально используется там, где может возникнуть опасность для людей в случае срыва резьбы. Также предохранительная гайка защищает другие сисемы оборудования от повреждения и простоя.
Износ
При максимальном износе 25% от шага резьбы необходимо заменить несущую гайку (R) или редуктор (S).
Мониторинг
Износ или люфт резьбы необходимо регулярно проверять и документировать (в зависимости от режима работы). Таким образом, замена может быть запланирована заранее без выхода из строя системы.
Электрический контроль
Износ резьбы гайки при достижении значения примерно в 25% фиксируется с помощью электрического контроля и сразу отображаться на центральном пульте управления. Замена изношенных деталей может быть своевременно организована.
