| 1000 кН | |
| TR 160×20 | |
| 1000 об./мин | |
| 1000 об./мин | |
| GGG-50, с защитой от коррозии | |
| Сталь, закаленная, шлифованная | |
| 408 кг | |
| 139 кг | |
| Синтетическое масло | |
| Консистентная смазка | |
| Максимально 60°, больше по запросу | |
| N: 351,92 кг см² / L: 295,91 кг см² | |
| Максимально 680 Нм (N) / Максимально 450 Нм (L) | |
| Максимально 4 570 Нм | |

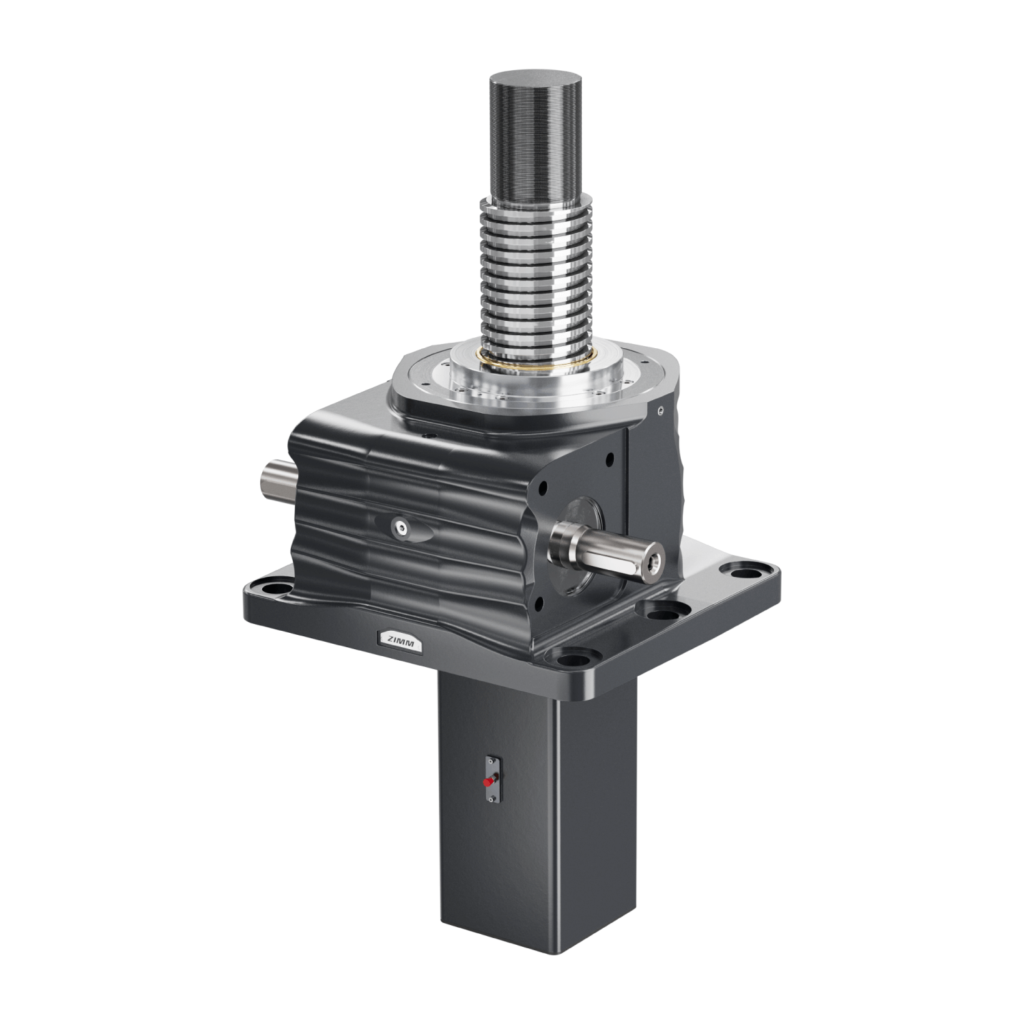

| Перемещающийся, выдвижной (S) |
Винт-R | вращающийся
Винт закреплен в червячном колесе и вращается вместе с ним. Поэтому гайка перемещается вверх и вниз.
Винт-S | ходовой
Червячное колесо снабжено резьбой и вращательное движение колеса преобразуется в осевое движение винта, при этом винт не вращается.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Шарнирные втулки стандартно встроены в корпуса домкратов серий ZE, ZE-H и Z. Поворотные втулки могут подвергаться полной номинальной нагрузке как на сжатие, так и на растяжение.
Размещение
5кН – 25 кН | на передней и на задней стороне
35кН – 1000 кН | на боковых сторонах
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
| Смазывайте винт KGT каждые 300 часов эффективного времени работы. При высоких нагрузках каждые 100 часов. | |
| Трапецеидальный винт должен регулярно осматриваться и смазываться в зависмости от режима работы. |
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
В зависимости от применения отдается предпочтение сквозным или глухим отверстиям.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
Предохранительная гайка специально используется там, где может возникнуть опасность для людей в случае срыва резьбы. Также предохранительная гайка защищает другие сисемы оборудования от повреждения и простоя.
Износ
При максимальном износе 25% от шага резьбы необходимо заменить несущую гайку (R) или редуктор (S).
Мониторинг
Износ или люфт резьбы необходимо регулярно проверять и документировать (в зависимости от режима работы). Таким образом, замена может быть запланирована заранее без выхода из строя системы.
Электрический контроль
Износ резьбы гайки при достижении значения примерно в 25% фиксируется с помощью электрического контроля и сразу отображаться на центральном пульте управления. Замена изношенных деталей может быть своевременно организована.
