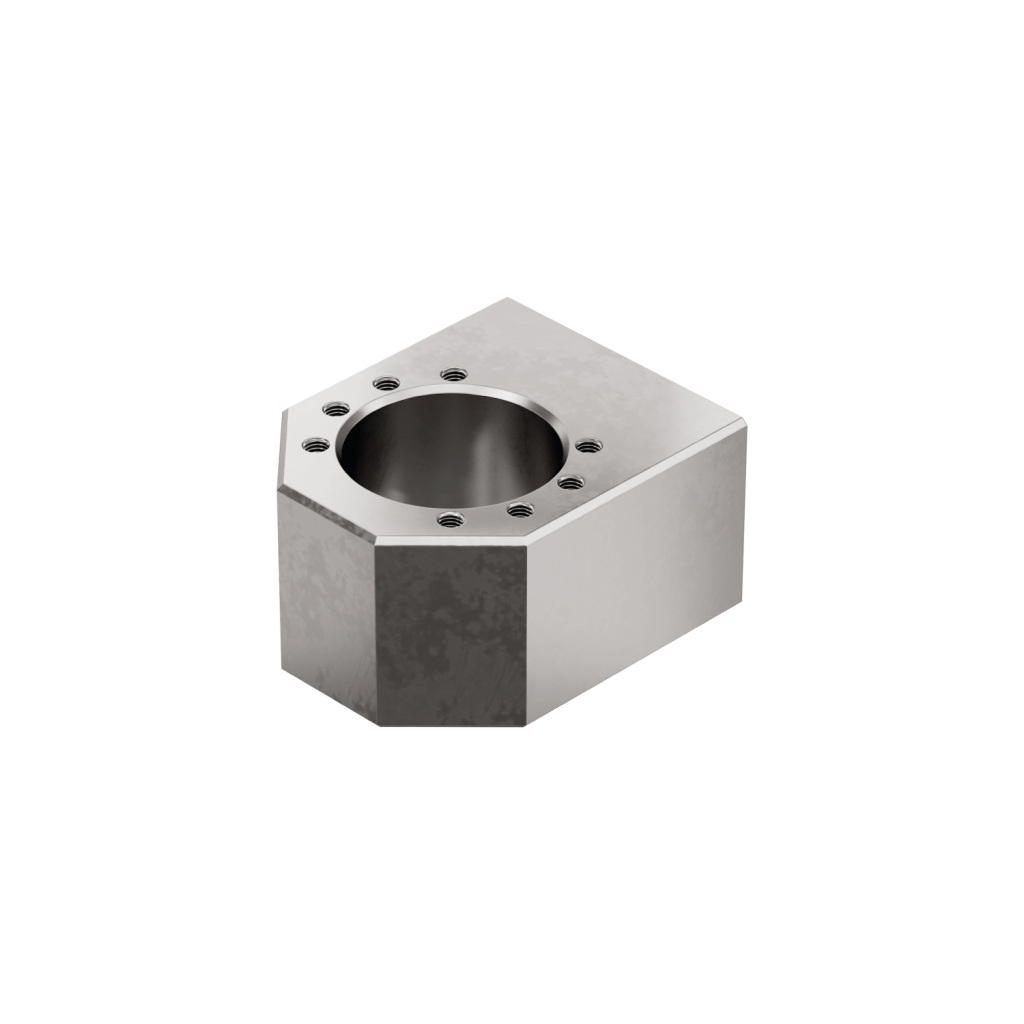

| Сталь с защитой от коррозии |
| Размер | A1 | A2max1) | A2min1) | B1 | B2 | C | C1 | G1xT1 | D1 | D4 | GxT | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5 кН | 60 | 35 | 25 | 50 | 34 | 40 | 24 | M8x15 | 28 | 38 | M5x10 | 0,7 |
| 5 кН | 60 | 35 | 25 | 50 | 34 | 40 | 24 | M8x15 | 28 | 38 | M5x10 | 0,7 |
| 10 кН | 68 | 37,5 | 29 | 58 | 39 | 40 | 24 | M8x15 | 32 | 45 | M6x12 | 0,9 |
| 25 кН | 75 | 42,5 | 32,5 | 65 | 49 | 40 | 24 | M10x15 | 38 | 50 | M6x12 | 1,1 |
| 35 кН | 120 | 70 | 50 | 100 | 76 | 65 | 41 | M14x25 | 63 | 78 | M8x14 | 4,5 |
1) Заводская поствка имеет размер A2max! Может быть изменен заказчиком до A2min.
Габариты для других размеров по запросу.
