| Сталь |
Функционирование:

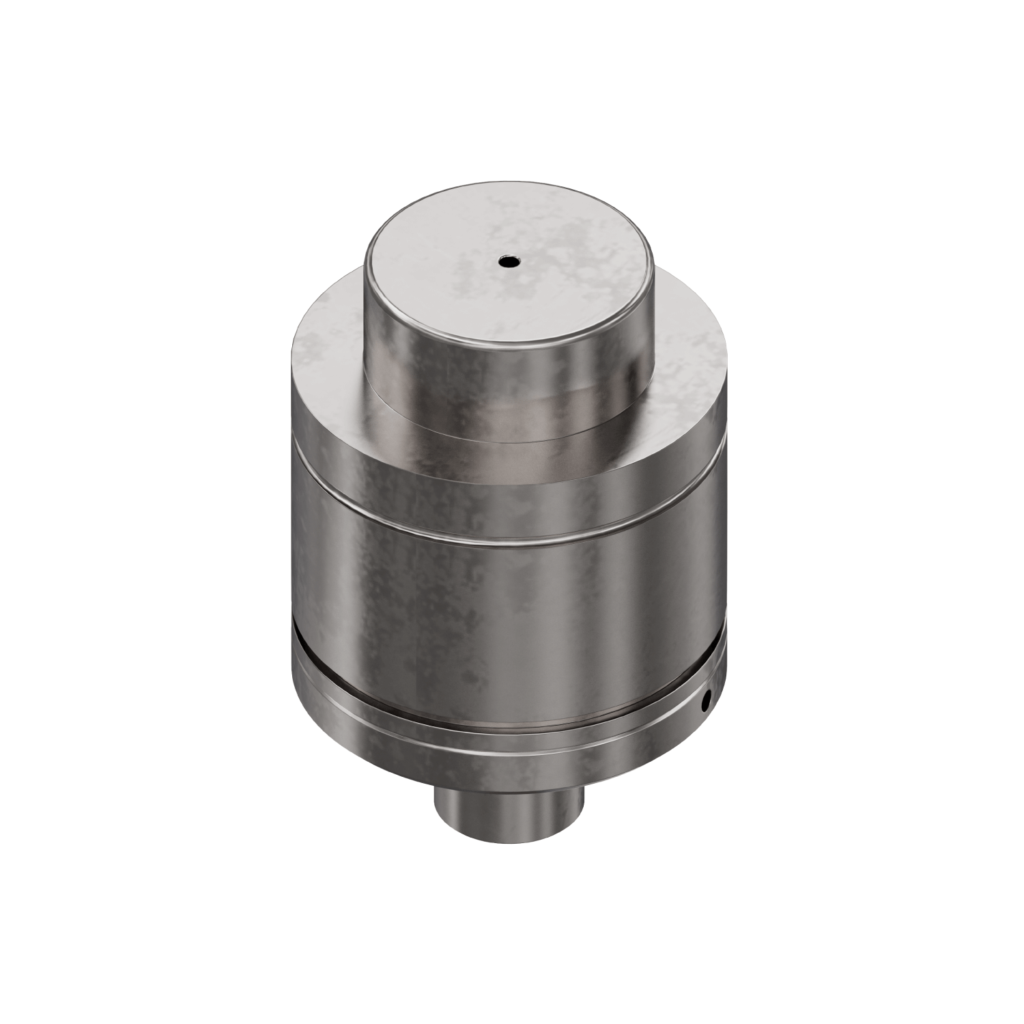

Демпфер нагрузки является для актуатора физическим буфером, который смягчает удары в случае возникновения блокировки. Кроме того, двигатель можно выключить или затормозить во время движения привода, что предотвращает повреждение системы.

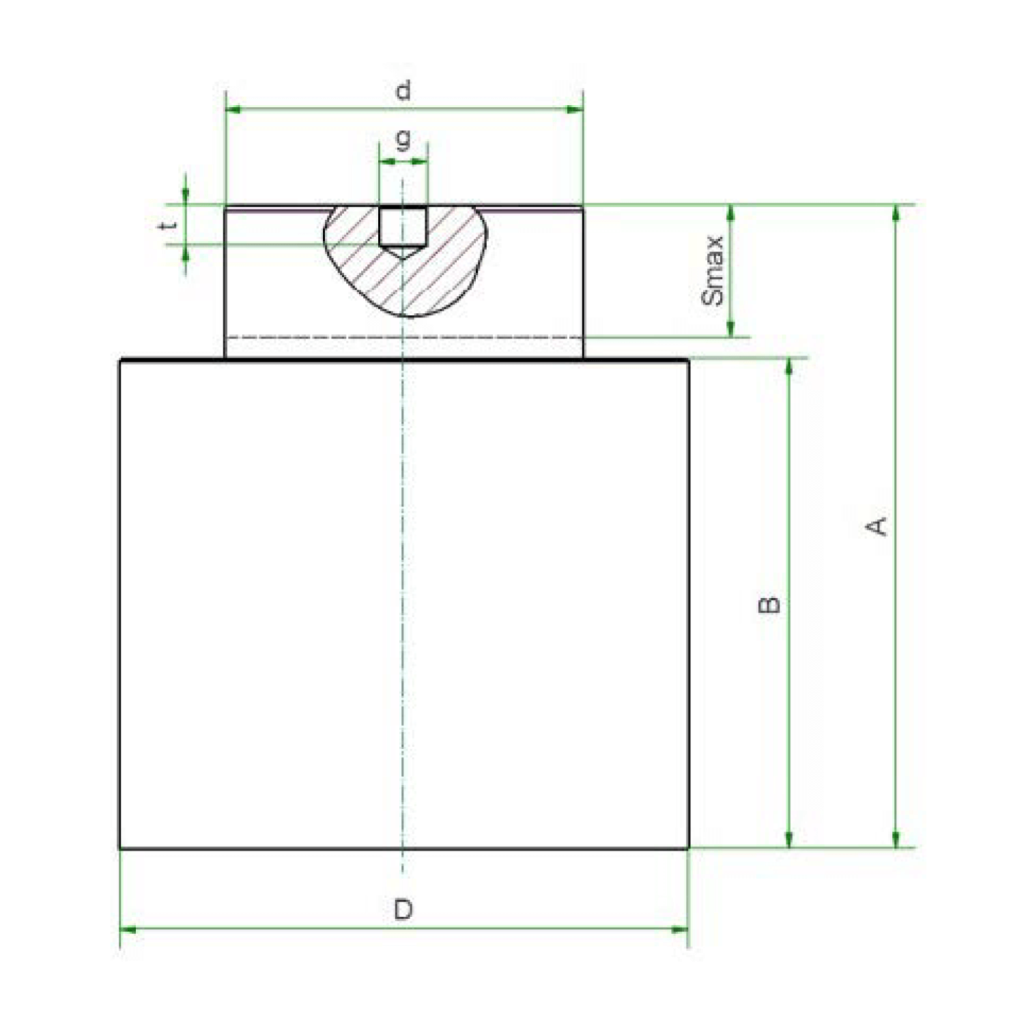

| Размер | макс. дин. нагр (кН) | макс. ударов/мин при 20 C° | Smax | A | B | D | d | g | t |
|---|---|---|---|---|---|---|---|---|---|
| 25 кН | 15 | 60 | 22 | 95 | 69 | 75,2 | 45 | M8 | 6 |
| 50 кН | 30 | 59 | 22 | 108 | 82 | 95 | 60 | M8 | 6 |
| 100 кН | 60 | 45 | 22 | 108 | 82 | 120 | 75 | M8 | 8 |
| 200 кН | 18 | 34 | 22 | 128 | 100 | 150 | 100 | M8 | 18 |
Определение длины
| KGT32x5 | KGT32x10 | KGT32x20 | KGT40x5 | KGT40x10 | KGT40x20 | KGT50x10 | KGT50x20 | KGT80x10 | KGT80x20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ZA | 25 | 50 | 100 | 200 | ||||||
| L1 | 451 | 461 | 501 | 540 | 540 | 575 | 705 | 760 | 838 | 893 |
| L2 | 234 | 239 | 264 | 269 | 269 | 289 | 382 | 417 | 474 | 509 |
| L3 | 29 | 34 | 49 | 32 | 32 | 47 | 37 | 57 | 40 | 60 |
| SP1 | 29 | 34 | 49 | 32 | 32 | 47 | 37 | 57 | 40 | 60 |
| SML1 | 105 | 110 | 125 | 112 | 112 | 127 | 156 | 176 | 239 | 259 |
| SML2 | 129 | 129 | 139 | 157 | 157 | 162 | 226 | 241 | 235 | 250 |
