| Чугун, окрашенный, синий | |
| Подшипниковая сталь | |
| От -30°C до + 120°C |
Обратите внимание:

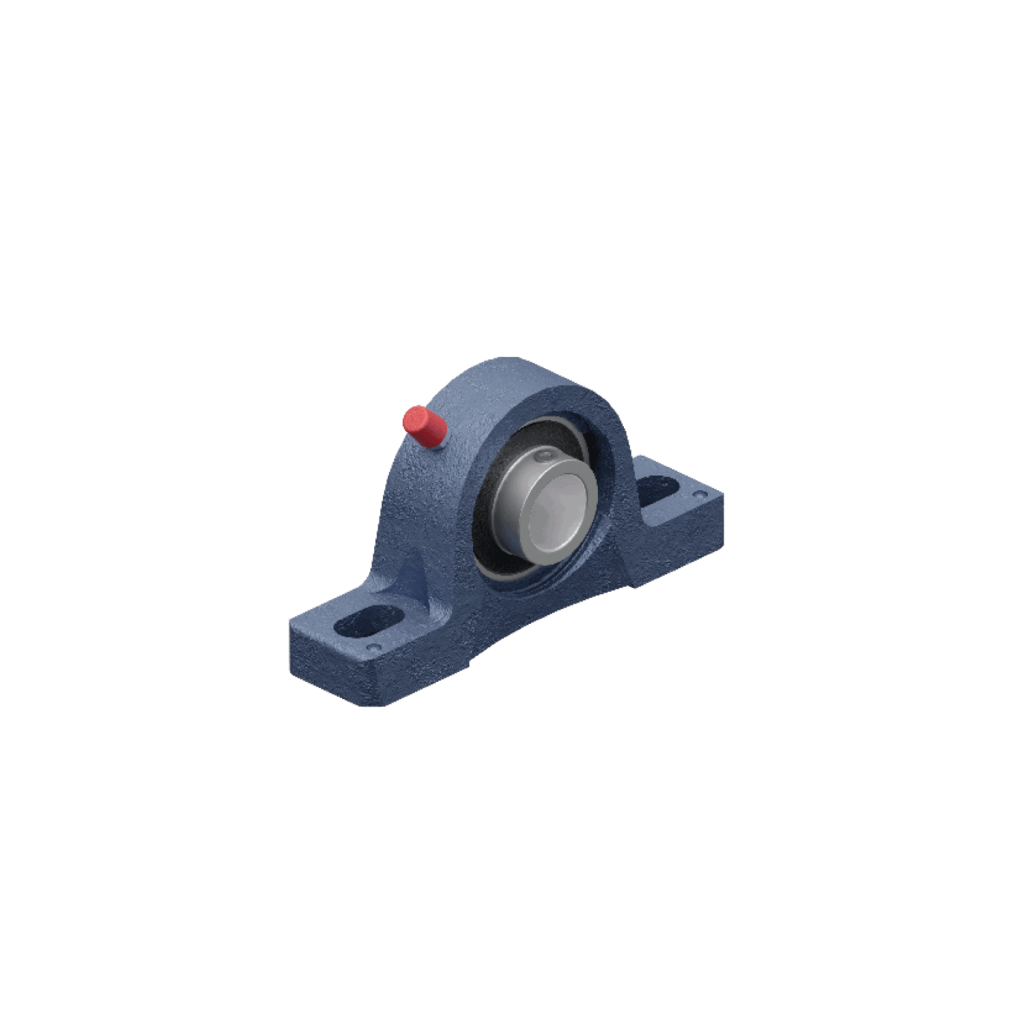

Опорный подшипник используется для длинных соединительных валов, которые работают на более высоких скоростях. Обратите особое внимание на высоту установки опорного подшипника.
| Размер | d1 | A | H | H1 | H2 | J1 | J2 | L | N1 | S1 | кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5кН | 15 | 32 | 56 | 30,2 | 14 | 88 | 106 | 127 | 11,5 | 15,3 | 0,47 |
| 10кН | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 25кН | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
| 35кН | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 50кН | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
| 100кН | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
| 150кН | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
Габариты для других размеров по запросу.
