Пример использования архитектуры с ZIMM
Премиальный выставочный зал открывается на всю ширину — без порога, бесшумно и безопасно. Для открытия стеклянные панели опускаются в пол; для закрытия они поднимаются, для закрытия они поднимаются, плавно смыкаясь с уровнем фасада и фиксируясь в конечном положении. Точная синхронизация, не требующие обслуживания, смазанные на весь срок службы приводы и встроенные функции безопасности.
Краткий обзор проекта
Шоу-рум премиум-дилера в центре города с площадкой для мероприятий. Цель: максимальная открытость и обзорность или, по необходимости, изолированное, надёжно запираемое помещение – без видимых стоек, без порогов, с высокой доступностью для ежедневной эксплуатации.
Задача: Большие стеклянные поверхности, ограниченное пространство для установки
Несмотря на ограниченное пространство для установки, крупноформатные стеклянные поверхности должны исчезать в полу без стоек и плавно закрываться — с точной синхронизацией, встроенной системой безопасности, дренажем/ обогревом шахты и подключением к системе управления зданием (BMS).
Решение: Встраиваемый фасад с системой
Компания ZIMM внедрила модульную систему подъёма с винтовыми домкратами. В зависимости от приоритета выбираются трапецеидальные или шариковые винтовые приводы. Синхронное перемещение нескольких сегментов; контроль перемещеия, конечного положения и нагрузки обеспечивает работоспособность. В зависимости от геометрии и нагрузки используются различные схемы; дублирование опционально. Герметичные домкраты со смазкой на весь срок службы и неокрашенные рабочие поверхности обеспечивают долговечность. Система управления обеспечивает плавный пуск и торможение (наклон) и взаимодействует с системой управления двигателем (BMS).

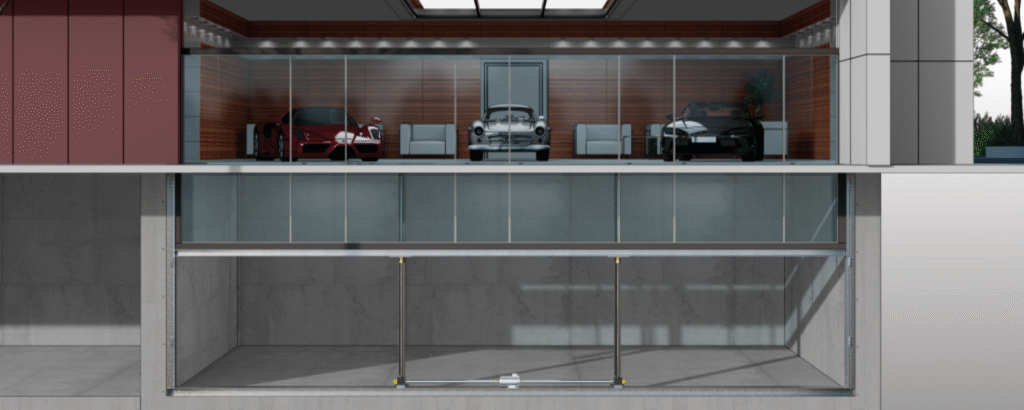

При необходимости стеклянные панели, стены или ворота опускаются в землю, освобождая проём. По завершении операции элементы снова поднимаются, закрываются заподлицо с фасадом и
фиксируются в конечном положении. Техническое обслуживание и очистка производятся сверху; дренаж и, при необходимости, обогрев шахты обеспечивают эксплуатацию в зимнее время. Предусмотрен аварийный режим работы с безопасным конечным положением (fail-safe), например, с помощью самоблокирующихся винтов, тормозов и предохранительных гаек (SIFA).
- Максимальная открытость, переход без порога, закрытие без зазора
- Тихая, точная работа и высокая доступность благодаря надежной механике
- Интегрированная безопасность: защита от сдавливания/перегрузки, контроль конечного положения
- Компактная интеграция в строительном пространстве, не требующая частого обслуживания
- Масштабируемость и модульность для дополнительных сегментов
Дальнейшие возможные применения

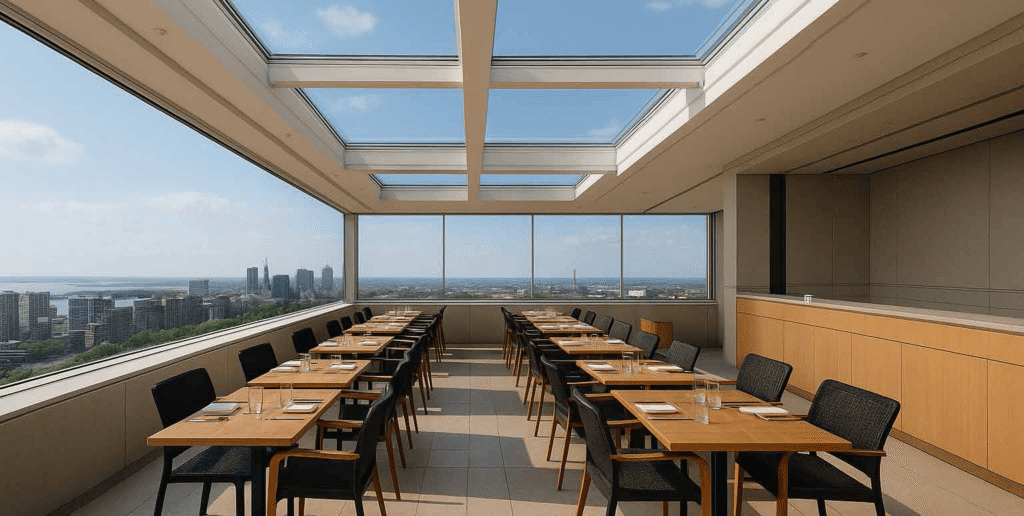

Гостеприимство (крыша/бар/ресторан, гастрономия и отели)
Раздвижные парапеты, фасады, стеклянные панели и световые люки — открываются при необходимости, в противном случае закрываются заподлицо; свободный край крыши, гибкие террасы/зимние сады, больше дневного света и естественной вентиляции; дополнительный дренаж/обогрев шахты, датчики погоды и подключение GLT.
Флагманская розница и торговые центры
Витрины, которые открываются полностью или закрываются заподлицо при необходимости —повышенная проходимость, свободные зоны без стоек.
Автосалоны и салоны техники
Перестановка транспортных средств без порогов и презентация мероприятий без изменения высоты ворот.
Залы для мероприятий и выставки
Возможность работы как в помещении, так и на открытом воздухе, быстрая смена планировки, более высокая производительность пространства.
Музеи и культурные центры
Трансформируемые «витринные фасады» — климатически устойчивые во время эксплуатации, открывающиеся на площадь вечером.
Премиальное жилищное строительство
Зимние сады/оранжереи и домики у бассейнов — полностью открытые летом, плотно закрытые и тихие зимой.
Транспорт и инфраструктура
Временные направляющие/защитные стены, которые незаметно исчезают при необходимости — четкое указание маршрута без мешающих компонентов.
