Шариковый винт с цилиндрической гайкой KGT-Z
Материал винта1.1213 (Cf 53) индукционная закалка и полировка
Материал гайки16MnCr5
точность шага резьбы0,05 мм / 300 мм

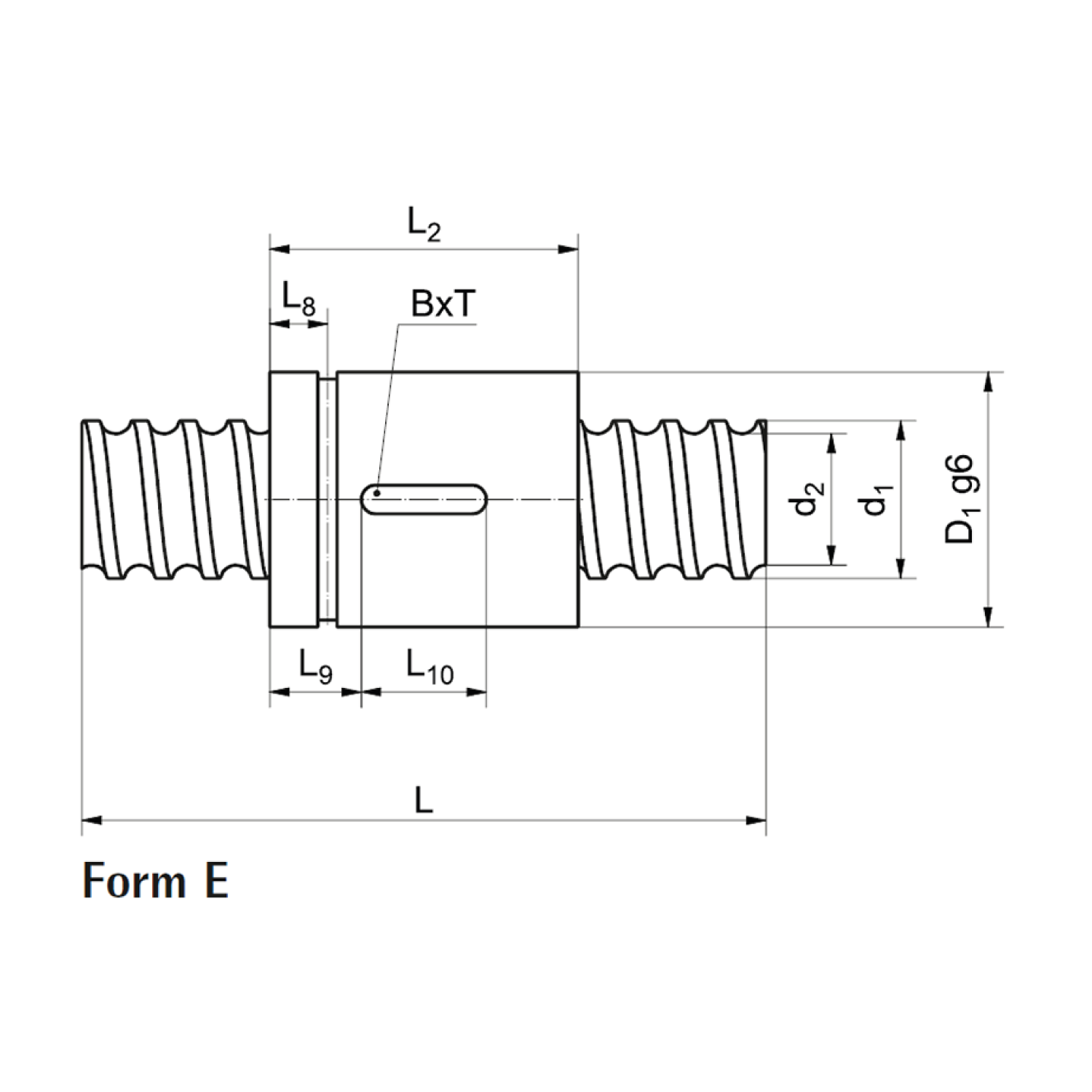

правая резьбаконструкцияdN = Ød1 ммd2 ммD1 ммL2 ммL8 ммL9 ммL10 ммBxTАксиальный люфт макс. ммчисло несущих витковнагрузка kN C 2)нагрузка кН C0=Coa
KGT-Z-16×05E1615,512,9283477205×20,0839,313,1
KGT-Z-16×10E1615,4132850715205×20,08615,426,5
KGT-Z-20×05E2019,516,9363477205×20,08310,516,6
KGT-Z-25×05E2524,521,9403477205×20,08312,322,5
KGT-Z-25×10E2524,521,940457,512,5205×20,08313,225,3
KGT-Z-25×20S2524,62240351411,5125×30,1541323,3
KGT-Z-25×25S2524,522403511,511135×30,08516,732,3
KGT-Z-25×50S2524,121,540581719205×30,15515,431,7
KGT-Z-32×05E3231,528,950457,58306×2,50,08521,549,3
KGT-Z-32×10E3232,727,353601015306×2,50,08330,854,5
KGT-Z-32×20E3231,727,953707,520306×2,50,08432,959,8
KGT-Z-32×40S3230,928,353451310256×40,08414,932,4
KGT-Z-40×05E4039,536,963457,58306×2,50,08523,863,1
KGT-Z-40×10E4039,534,163601015306×2,50,0833869,1
KGT-Z-40×20E4039,735,963707,520306×2,50,08433,376,1
KGT-Z-40×40S4038,936,363851527,5306×3,50,08835101,9
KGT-Z-50×10E505043,6851183155408×2,50,036112,1338,5
KGT-Z-50×20E505041,1851183155408×2,50,033112,4214,7
KGT-Z-50×40E505041,1851183155408×2,50,03284,7143,1
KGT-Z-63×10E636356,6951262843508×30,038150,2598,4
KGT-Z-63×20E636351,8951262843508×30,033173,5346,2
KGT-Z-63×40E636354,1951262843508×30,03296,6205,1
KGT-Z-63×60E636354,1951262843508×30,03159,5102,5
KGT-Z-80×10E808073,612517575967010×30,0310193993,4
KGT-Z-80×20E80806712517575967010×30,035359,2942,2
KGT-Z-80×40E80806712517575967010×30,033251,2565,5
KGT-Z-80×60E80806712517575967010×30,032189,1377
KGT-Z-100×20E10010087,415017552719010×30,034330,2979,1
KGT-Z-100×40E10010087,415017552719010×30,033270734
KGT-Z-100×60E10010087,415017552719010×30,032203489,6
KGT-Z-100×80E10010087,4150215921119010×30,032203489,6
KGT-Z-125×25E125125107,81852279411710014×30,035575,11863,3
KGT-Z-125×40E125125107,81852279411710014×30,033402,21117,9
KGT-Z-125×60E125125107,81852279411710014×30,032302,8745,3
KGT-Z-125×80E125125112,41852279411710014×30,032218,7630,5
KGT-Z-140×25E140140122,822029212615212516×3,50,037774,33082
KGT-Z-140×40E14014011722029212615212516×3,50,0347542100
KGT-Z-140×60E14014011722029212615212516×3,50,033616,71575
KGT-Z-140×80E14014011722029212615212516×3,50,032464,31048
KGT-Z-160×25E160160142,825031413915914018×4,50,038884,74068,7
KGT-Z-160×40E160160132,825031413915914018×4,50,0341069,93016
KGT-Z-160×60E16016013725031413915914018×4,50,0336631923
KGT-Z-160×80E16016013725031413915914018×4,50,032499,11282
правая резьбаконструкцияdN = Ød1 ммd2 ммD1 ммL2 ммL8 ммL9 ммL10 ммBxTАксиальный люфт макс. ммчисло несущих витковнагрузка kN C 2)нагрузка кН C0=Coa
2 ) динамическая нагрузка по DIN 69051Часть 4 Проект 1989
